Baldor CFSWDM41903T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

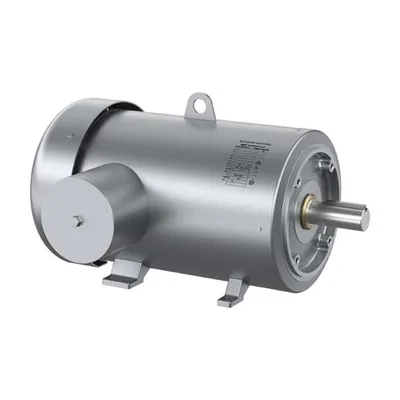

Baldor CFSWDM41903T

General Purpose Washdown Duty Motor (Stainless Steel) - 25 hp, 1800 rpm, 3 ph, 230/460 V, 284TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 1775 rpm Base, Foot Mount

BaldorMFR # CFSWDM41903TSKU # YLS83LQO5LGRU3S
Muhafaza tipiTEFC
Gövde (frame)284TC
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış25.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

General Purpose Washdown Duty Motor (Stainless Steel) - 25 hp, 1800 rpm, 3 ph, 230/460 V, 284TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 1775 rpm Base, Foot Mount

Baldor CFSWDM41903T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)284TC
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış25.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Kurum onaylarıCSA EEV · CURUS · NEMA_PREMIUM · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim60.000 A @ 230.0 V · 30.000 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)93.6 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)30.0 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter hizmeti
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)2700 rpm
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 10 AWG
Motor tipi4068M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk28.14 IN
Güç faktörü84
Ürün ailesiWD tümü SD, kapsüllenmemiş
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.875 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1775 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568883235
Motor CategoryGeneral Purpose Motor (Stainless Steel)
Motor Supply Voltage230/460 V
Base RPM1775 rpm
Weight471 lbs
Mounting TypeFoot
Product TypeWashdown Duty Motors

Etiket Bilgileri

Katalog noCFSWDM41903T
Spesifikasyon no40E429X292G1
Gövde koruma tipiTEFC
CC no010A
Koruma sınıfı (IP)69
Güç (HP)25
Mıknatıslanma akımı (A)24/12
Gerilim (V)230/460
NEMA nominal verim (%)93.6
Akım (A)60/30
Güç faktörü84
Çalışma sınıfı40C AMB-CONT
Devir (rpm)1775
Maks. devir (rpm)2700
Gövde boyutu284TC
Frekans (Hz)60
Kod harfi (kilitli rotor kVA)H
Yalıtım sınıfıH
Servis faktörü1.15
Faz sayısı3
NEMA tasarım harfiA
Rulman (tahrik tarafı)6311
Rulman (karşı taraf)6311
YağlamaPOLYREX EM
Sabit güç60
TO90
Atalet (WK²)5.41
Sabit tork12
TO60
SL HZ0.8
Değişken tork6
TO60
Etiket noNP4427AAA05

Performans

Genel karakteristikler· 460 V, 60 Hz, 25 hp

Faz-faz direnci, 25 °C'de (Ω)0.24122 Ω
Anma yükte sıcaklık artışı (°C)69° C
Servis faktörü yükünde sıcaklık artışı (°C)82° C
Yolverme yöntemiDOL
Devrilme torku253 lb-ft
Kalkış minimum torku (pull-up)114 lb-ft
Kilitli rotor torku149 lb-ft
Kalkış akımı (A)211 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %547697984868785
Verim %089.893.494.194.193.792.993.9
Devir rpm1798.91794.21788.51782.11775.71769.61761.71772
Hat akımı A1213.918.123.529.636.343.633.6
Güç W487519499671482619775248713007622833
Tork lb-ft018.336.6755.1673.7792.7111.785.1

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·37 KB·English

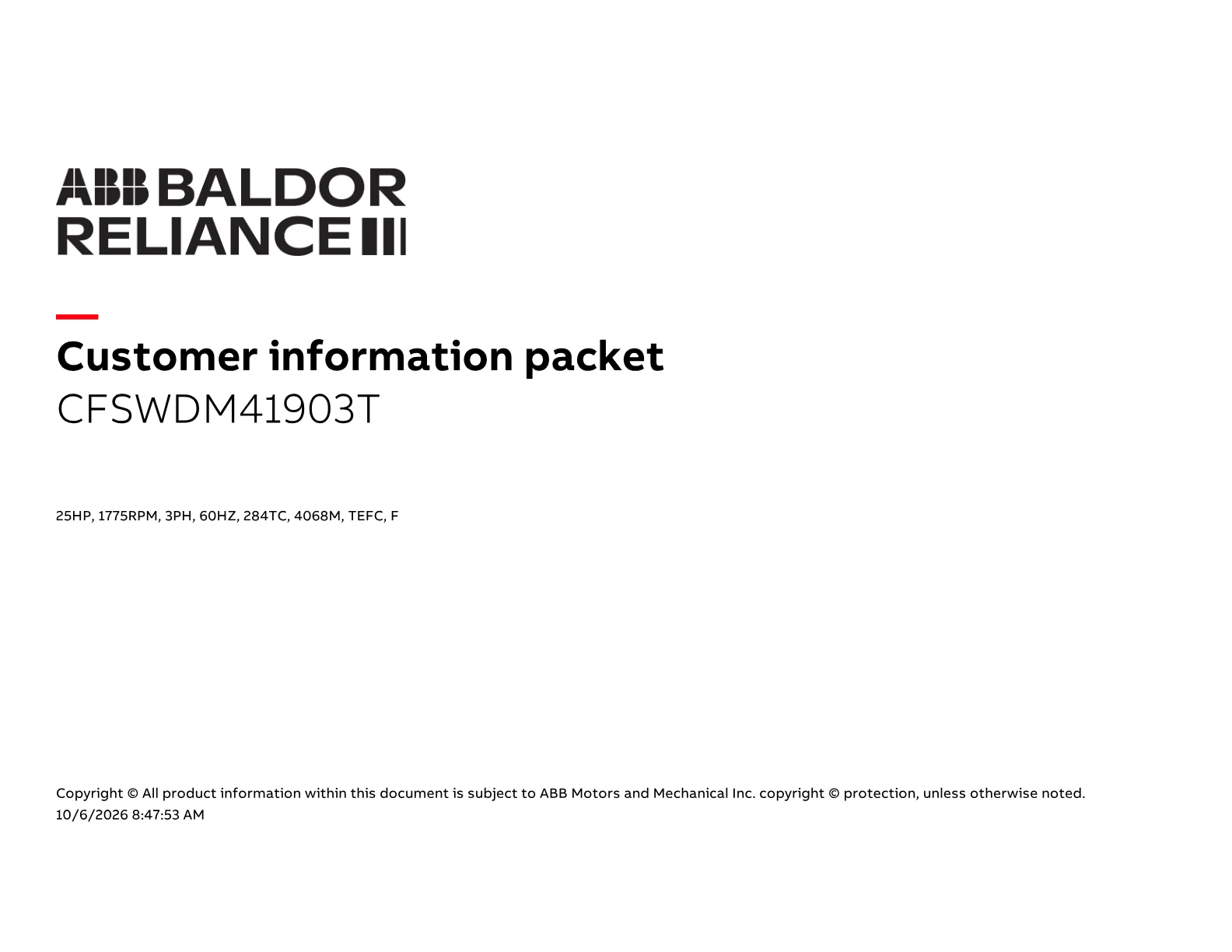

Teknik DatasheetTeknik DatasheetPDF·601 KB·English
Performans EğrisiPerformans EğrisiPDF·61 KB·English

Seri belgeleri 2· bu ürün serisinin ortak belgeleri

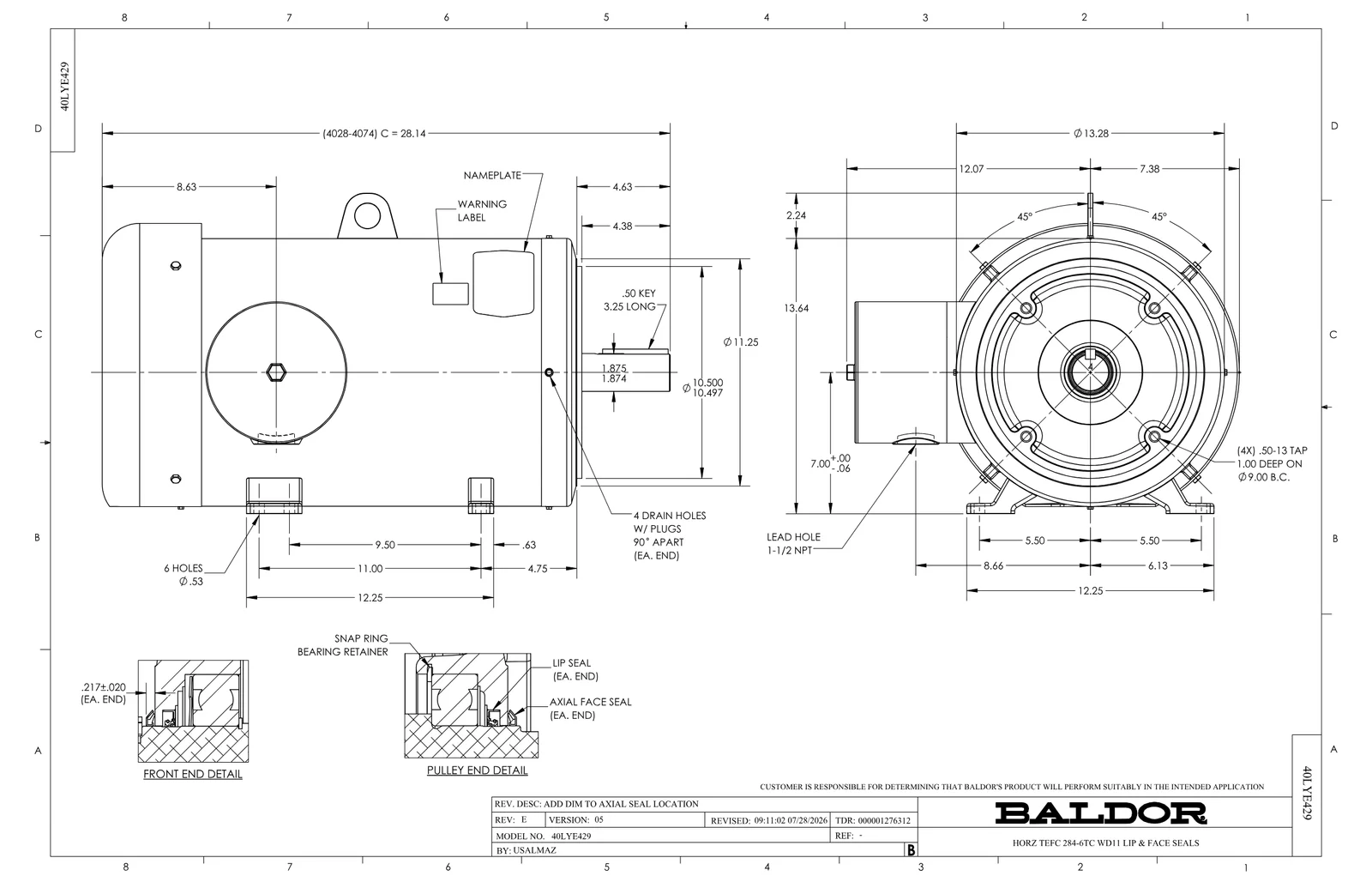

Boyut ÇizimiBoyut ÇizimiPDF·117 KB·English
Teknik ÇizimTeknik ÇizimPDF·87 KB·English

Yedek Parçalar 2

Baldor CFSWDM41903T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
09FN3001A02SPEXTERNAL FAN, PLASTIC (COMES W/SCREW FRO1 adet 10 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
