Detayları Gör
Baldor
1021W
MFR #1021W
SKU #YLSV4BHJLQI0DJT
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Baldor CFSWDM41902T
General Purpose Washdown Duty Motor (Stainless Steel) - 20 hp, 1200 rpm, 3 ph, 230/460 V, 284TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 1180 rpm Base, Foot Mount
Muhafaza tipiTEFC
Gövde (frame)284TC
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış20.000 HP @ 60 HZ
Ürün Hakkında
General Purpose Washdown Duty Motor (Stainless Steel) - 20 hp, 1200 rpm, 3 ph, 230/460 V, 284TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 1180 rpm Base, Foot Mount
Baldor CFSWDM41902T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)284TC
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış20.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Kurum onaylarıCSA EEV · CURUS · CURUSEEV · NEMA_PREMIUM · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim52.000 A @ 230.0 V · 26.000 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.7 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)26.0 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter hizmeti
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)1800 rpm
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 10 AWG
Motor tipi4072M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk28.14 IN
Güç faktörü78
Ürün ailesiWD tümü SD, kapsüllenmemiş
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.875 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1180 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568883228
Motor CategoryGeneral Purpose Motor (Stainless Steel)
Motor Supply Voltage230/460 V
Base RPM1180 rpm
Weight493 lbs
Mounting TypeFoot
Product TypeWashdown Duty Motors
Etiket Bilgileri
Katalog noCFSWDM41902T
Spesifikasyon no40E429X348G1
Gövde koruma tipiTEFC
CC no010A
Koruma sınıfı (IP)69
Güç (HP)20
Mıknatıslanma akımı (A)24.6/12.3
Gerilim (V)230/460
NEMA nominal verim (%)91.7
Akım (A)52/26
Güç faktörü78
Çalışma sınıfı40C AMB-CONT
Devir (rpm)1180
Maks. devir (rpm)1800
Gövde boyutu284TC
Frekans (Hz)60
Kod harfi (kilitli rotor kVA)H
Yalıtım sınıfıH
Servis faktörü1.15
Faz sayısı3
NEMA tasarım harfiA
Rulman (tahrik tarafı)6311
Rulman (karşı taraf)6311
YağlamaPOLYREX EM
Sabit güç60
TO90
Atalet (WK²)8.82
Sabit tork30
TO60
SL HZ1
Değişken tork6
TO60
Etiket noNP4427AAA05
Performans
Genel karakteristikler· 460 V, 60 Hz, 20 hp
Faz-faz direnci, 25 °C'de (Ω)0.36764 Ω
Anma yükte sıcaklık artışı (°C)65° C
Servis faktörü yükünde sıcaklık artışı (°C)79° C
Yolverme yöntemiDOL
Devrilme torku269 lb-ft
Kalkış minimum torku (pull-up)128 lb-ft
Kilitli rotor torku165 lb-ft
Kalkış akımı (A)174 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 4 | 39 | 61 | 72 | 78 | 80 | 81 | 79 |
| Verim % | 0 | 89.2 | 92.9 | 93.5 | 93.3 | 92.7 | 91.8 | 92.9 |
| Devir rpm | 1198.9 | 1195.4 | 1191.8 | 1187.1 | 1182.8 | 1177.9 | 1172.5 | 1180 |
| Hat akımı A | 12.3 | 13.7 | 16.8 | 21 | 25.9 | 31.4 | 37.6 | 29.2 |
| Güç W | 415 | 4257 | 8105 | 12024 | 16046 | 20141 | 24430 | 18503 |
| Tork lb-ft | 0 | 22.37 | 44.49 | 66.7 | 89.16 | 111.7 | 134.7 | 103 |

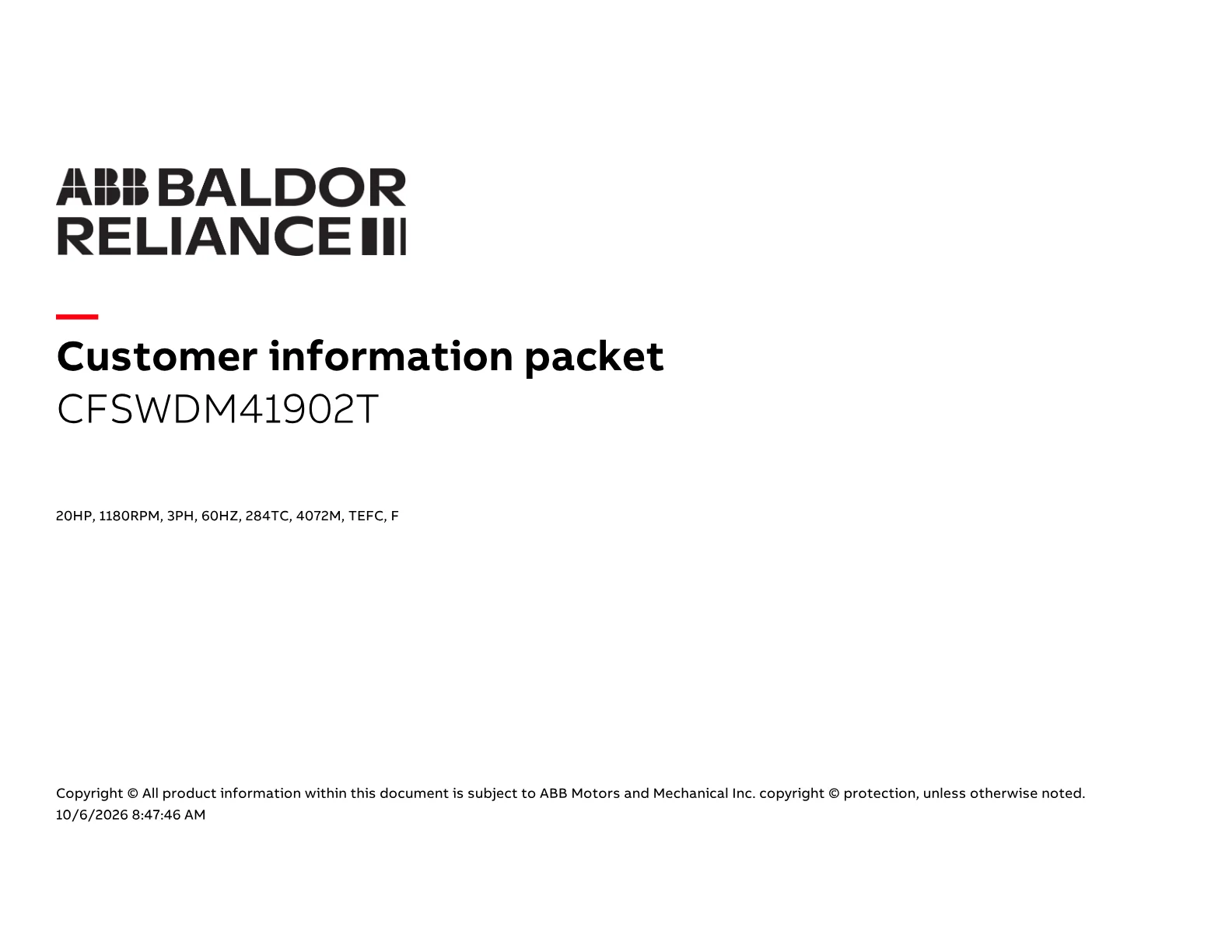

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 2· bu ürün serisinin ortak belgeleri
Yedek Parçalar 2
Baldor CFSWDM41902T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 09FN3001A02SP | EXTERNAL FAN, PLASTIC (COMES W/SCREW FRO | 1 adet | 10 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
