Baldor
1021W
MFR #1021W
SKU #YLSV4BHJLQI0DJT
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Baldor CFSWDM3615T-E-G
CFSWDM3615T-E-G
Muhafaza tipiTEFC
Gövde (frame)184TC
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Ürün Hakkında
Baldor CFSWDM3615T-E-G (CFSWDM3615T-E-G), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor CFSWDM3615T-E-G fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor CFSWDM3615T-E-G
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)184TC
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCSA EEV · NEMA_PREMIUM · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim6.500 A @ 460.0 V · 13.800 A @ 208.0 V · 13.000 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)6.5 a
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter hizmeti
KVA koduJ
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor uç bağlantısıSerbest kablo uçları
Motor tipi3646M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk18.89 IN
Güç faktörü81
Ürün ailesiWD tümü SS, kapsüllü
Kasnak yüzey koduC-Face
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.125 IN
Mil topraklama göstergesiMil topraklama
Mil dönüş yönüÇift yönlü
Devir (rpm)1750 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568984857
Product TypeWashdown Duty Motors
Etiket Bilgileri
Katalog noCFSWDM3615T-E-G
Spesifikasyon no36-0000-3586
Güç (HP)5
Gerilim (V)230/460
Akım (A)13/6.5
Devir (rpm)1750
Gövde boyutu184TC
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiB
Yalıtım sınıfıH
NEMA nominal verim (%)89.5
Güç faktörü81
Çalışma sınıfı40C AMB-CONT
CC no010A
208V'ta kullanılabilirN/A
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6206
Gövde koruma tipiTEFC
Etiket noNP4292M01
Performans
Genel karakteristikler· 460 V, 60 Hz, 5 hp
Faz-faz direnci, 25 °C'de (Ω)2.32 Ω
Anma yükte sıcaklık artışı (°C)87° C
Servis faktörü yükünde sıcaklık artışı (°C)107° C
Yolverme yöntemiDOL
Devrilme torku49.7 lb-ft
Kalkış minimum torku (pull-up)27.7 lb-ft
Kilitli rotor torku32.3 lb-ft
Kalkış akımı (A)48.3 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 6 | 42 | 64 | 75 | 81 | 83 | 84 | 82 |
| Verim % | 0 | 86.6 | 90.4 | 90.7 | 90 | 88.4 | 86.6 | 89 |
| Devir rpm | 1799 | 1788 | 1776 | 1763 | 1748 | 1732 | 1714 | 1738 |
| Hat akımı A | 2.91 | 3.27 | 4.1 | 5.2 | 6.49 | 8.02 | 9.69 | 7.41 |
| Güç W | 129 | 1105 | 2103 | 3118 | 4192 | 5315 | 6494 | 4866 |
| Tork lb-ft | 0 | 3.77 | 7.54 | 11.3 | 15.2 | 19.1 | 23.1 | 17.5 |

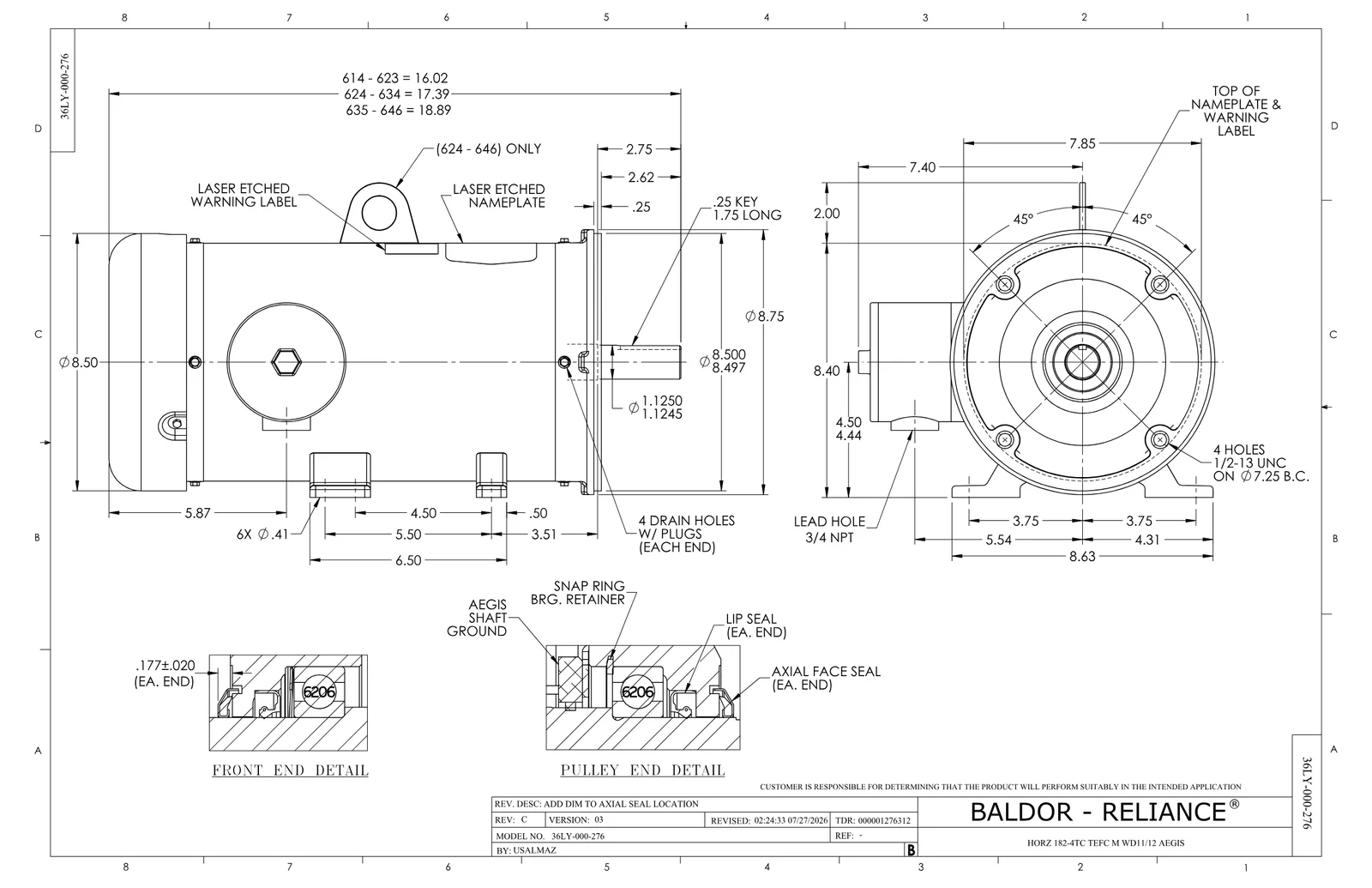

Dokümanlar ve CAD
Bu ürüne ait 4
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
Yedek Parçalar 3
Baldor CFSWDM3615T-E-G motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| 36FN3000C01SP | EXFN, PLASTIC, 5.25 OD, .912 ID | 1 adet | 334 motor |
| BP5310 | AEGIS BOLT THROUGH SH GRD (SGR-34.4-3FH) | 1 adet | 4 motor |
