Baldor CFM3046A

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor CFM3046A

Condenser Fan Motor - 3/4 hp, 1200 rpm, 3 ph, 208-230/460 V, 48YZ Frame, ODP (Open Drip-Proof) Enclosure, 60 Hz, 1140 rpm Base, Belly Band / Footless Mount, Continuous Duty

BaldorMFR # CFM3046ASKU # YLSWGYJQEDIZE5D
Muhafaza tipiODP
Gövde (frame)48YZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.750 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Condenser Fan Motor - 3/4 hp, 1200 rpm, 3 ph, 208-230/460 V, 48YZ Frame, ODP (Open Drip-Proof) Enclosure, 60 Hz, 1140 rpm Base, Belly Band / Footless Mount, Continuous Duty

Baldor CFM3046A

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiODP
Gövde (frame)48YZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.750 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans208.0 V @ 60 HZ · 230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.500 A @ 460.0 V · 3.000 A @ 230.0 V · 3.300 A @ 208.0 V · 3.600 A @ 208.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)77.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.5 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKlemens paneli veya kablo çıkış deliği
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti12 @ 18 AWG
Motor tipi3428M
Montaj düzeniF3
Kutup sayısı6
Toplam uzunluk16.02 IN
Güç faktörü59
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduDiğer
Kasnak mili göstergesiKama ve düzlük
Kemirgen koruma teliYok
Servis faktörü1.00
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1140 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Otomatik Termik Aşırı Yük Koruması
Sargı termik koruma 1 konumuSB
Sargı termik koruma 2Yok
UPC781568681961
Motor CategoryCondenser Fan Motor
Motor Supply Voltage208-230/460 V
Base RPM1140 rpm
IP Rating22/23
Weight34 lbs
Harmonization Code8501.51.4040
ApplicationsDesigned specifically for use on commercial refrigeration condenser units and air conditioning units.
Additional DetailsCorrosion resistant finish, ball bearings, dynamically balanced for quiet operation. Automatic reset thermal. Shaft 6” long keyway and flat are 90° apart. Reconnectable leads in pulley endplate.
Mounting TypeBelly Band / Footless
Product TypeAir Handling (HVAC) Motors

Etiket Bilgileri

Katalog noCFM3046A
Spesifikasyon no34J280X426G1
Güç (HP).75
Gerilim (V)208-230/460
Akım (A)3.3-3/1.5
Devir (rpm)1140
Gövde boyutu48YZ
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)77
Güç faktörü59
Çalışma sınıfı60C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiOPEN
Etiket noNP1257L

Performans

Genel karakteristikler· 460 V, 60 Hz, 0.75 hp

Faz-faz direnci, 25 °C'de (Ω)21.9 Ω
Yolverme yöntemiDOL
Devrilme torku11.8 lb-ft
Kalkış minimum torku (pull-up)9.3 lb-ft
Kilitli rotor torku9.7 lb-ft
Kalkış akımı (A)7.4 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %102640515965680
Verim %06072767775730
Devir rpm11981185117011551135111510950
Hat akımı A1.11.11.21.41.51.720
Güç W8823839255071289710870
Tork lb-ft00.851.72.553.44.255.10

Dokümanlar ve CAD

Bu ürüne ait 4

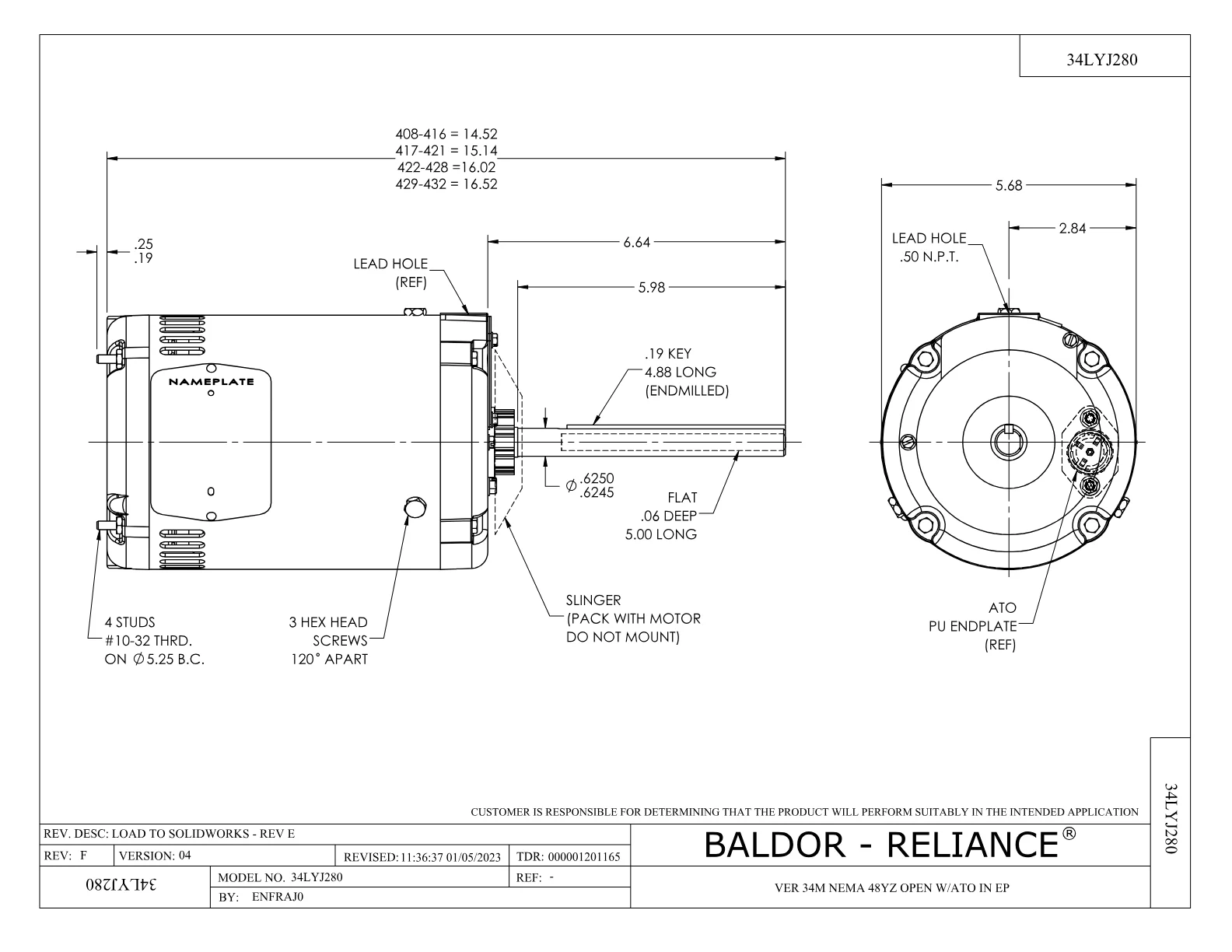

Boyut ÇizimiBoyut ÇizimiPDF·97 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·39 KB·English
Teknik DatasheetTeknik DatasheetPDF·580 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

Teknik ÇizimTeknik ÇizimPDF·87 KB·English

CAD Dosyaları 9

Yedek Parçalar 4

Baldor CFM3046A motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
34CB4501SPTERMINAL BOX LID, STAMPED X (PLATED)1 adet 95 motor
HA1041A01CUPPED SLINGER KENCO1 adet 6 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
LB1118LABEL,WARNING (ROLL LABEL)1 adet 223 motor
