Detayları Gör
Baldor
1021W
MFR #1021W
SKU #YLSV4BHJLQI0DJT
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

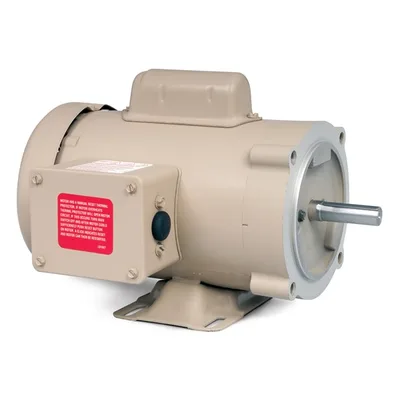

Baldor CFDL3504M
Farm Duty - General Purpose Motor - 1/2 hp, 1800 rpm, 1 ph, 115/230 V, 56C Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1725 rpm Base, C-Face / Foot Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış.500 HP @ 60 HZ
Ürün Hakkında
Farm Duty - General Purpose Motor - 1/2 hp, 1800 rpm, 1 ph, 115/230 V, 56C Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1725 rpm Base, C-Face / Foot Mount, Continuous Duty
Baldor CFDL3504M
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış.500 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 115.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim7.400 A @ 115.0 V · 4.300 A @ 208.0 V · 3.700 A @ 230.0 V
Tasarım koduN
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)68.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.7 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduJ
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 18 AWG
Motor tipi3421L
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk11.97 IN
Güç faktörü66
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.25
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Manuel termik aşırı yük koruması
Sargı termik koruma 1 konumuKO
Sargı termik koruma 2Yok
UPC781568134450
Motor CategoryGeneral Purpose Motor
Motor Supply Voltage115/230 V
Base RPM1725 rpm
Warranty2 Year Warranty
Type Of BearingBall
Harmonization Code8501.40.4040
Weight29 lbs
ApplicationsWide variety of agri-duty and industrial applications.
Additional DetailsSealed ball bearings, lubricated with high temperature moistureresistant grease. Drive end seal and v-ring slinger to prevent moisture and contaminant ingress. Condensation drains, gasketed cast conduit boxes. Epoxy paint protects motor from harsh environments.
Mounting TypeC-Face / Foot
Etiket Bilgileri
Katalog noCFDL3504M
Spesifikasyon no34M371W722
Güç (HP).5
Gerilim (V)115/230
Akım (A)7.4/3.7
Devir (rpm)1725
Gövde boyutu56C
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.25
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiN
Yalıtım sınıfıB
NEMA nominal verim (%)68
Güç faktörü66
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1280L
Performans
Genel karakteristikler· 230 V, 60 Hz, 0.5 hp
Faz-faz direnci, 25 °C'de (Ω)4.44 Ω / 3.19 Ohms B Ph
Anma yükte sıcaklık artışı (°C)63° C
Servis faktörü yükünde sıcaklık artışı (°C)77° C
Yolverme yöntemiDOL
Devrilme torku4.13 lb-ft
Kalkış minimum torku (pull-up)3.6 lb-ft
Kilitli rotor torku4.65 lb-ft
Kalkış akımı (A)16.5 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 17 | 32 | 46 | 59 | 66 | 72 | 80 | 72 |
| Verim % | 0 | 42 | 58 | 65 | 68 | 69 | 68 | 69 |
| Devir rpm | 1795 | 1783 | 1765 | 1750 | 1730 | 1710 | 1680 | 1710 |
| Hat akımı A | 2.8 | 2.8 | 3 | 3.3 | 3.7 | 4.1 | 4.8 | 4.1 |
| Güç W | 109 | 226 | 324 | 430 | 542 | 660 | 790 | 0 |
| Tork lb-ft | 0 | 0.375 | 0.75 | 1.125 | 1.5 | 1.875 | 2.25 | 0 |
Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 11
Baldor CFDL3504M motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| EC1270A02SP | ELEC CAP, 270-324 MFD, 125V, 1.48D X 3. | 1 adet | 65 motor |
| RM1014A01SP | BUTYL RUB.THRM COV. (MENA) | 1 adet | 37 motor |
| 34EP3102A01SP | FR ENDPLATE, MACH | 1 adet | 179 motor |
| HA1005A05SP | SLINGER, OD 1.50, ID .659, 203 BRG | 1 adet | 112 motor |
| 34CB4800SP | CAPACITOR COVER, STAMPED PRIMED | 1 adet | 79 motor |
| HW4600B39SP | V-RING SLINGER 0.550 X 0.790 X .18 VITON | 1 adet | 142 motor |
| 34FN3002A01SP | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 410 motor |
| 34FH4002A01SP | IEC FH NO GREASER PRIMED | 1 adet | 210 motor |
| 37GS1001SP | GASKET, CONDUIT BOX LID, .06 THICK LEXID | 1 adet | 329 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
