Baldor CESWDM3546 için nasıl fiyat teklifi alabilirim?

Baldor CESWDM3546 için Yılsa Mühendislik üzerinden hızlı fiyat teklifi alabilirsiniz. Ürün kodu YLSDV17VKULWCGH ile iletişim sayfasından veya teklif formundan talep oluşturun; ekibimiz kısa sürede fiyat ve temin süresi ile döner.

Baldor CESWDM3546 stokta mı, teslim süresi ne kadar?

Yılsa Mühendislik ürünleri geniş tedarikçi ağından orijinal olarak temin eder. Tipik temin süresi 7-21 gün, Türkiye içi kargo 1-3 iş günüdür. Güncel durum için teklif talebinde belirtilir.

Baldor CESWDM3546 orijinal ve yeni mi?

Evet. Baldor markalı bu ürün orijinal ve sıfır (yeni) olarak tedarik edilir; Yılsa Mühendislik güvencesiyle faturalı satılır.

Baldor CESWDM3546 teknik özelliklerine ve datasheet'ine nasıl ulaşırım?

Temel teknik özellikler ürün sayfasında listelenir. Detaylı datasheet, boyut ve uygunluk bilgisi için Yılsa Mühendislik ile iletişime geçmeniz yeterlidir.

Yakınlaştırmak için tıklayın

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor CESWDM3546

General Purpose Washdown Duty Motor (Paint Free) - 1 hp, 1800 rpm, 3 ph, 230/460 V, 56C Frame, TENV (Totally Enclosed Non-Ventilated) Enclosure, 60 Hz, 1770 rpm Base, C-Face / Foot Mount

BaldorMFR # CESWDM3546SKU # YLSDV17VKULWCGH

Muhafaza tipiTENV

Gövde (frame)56C

Gövde malzemesiPaslanmaz çelik

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış1.000 HP @ 60 HZ

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

General Purpose Washdown Duty Motor (Paint Free) - 1 hp, 1800 rpm, 3 ph, 230/460 V, 56C Frame, TENV (Totally Enclosed Non-Ventilated) Enclosure, 60 Hz, 1770 rpm Base, C-Face / Foot Mount

Özellikler ve Avantajlar

Moisture-resistant insulation system
Sealed ball bearings with moisture-resistant grease
Rotating non-contact labyrinth seal on output shaft extension
Neoprene gaskets
Special processed cast endplates
300 Series stainless steel motor frame, base, shaft and hardware
Applications: Food processing, packaging and other outdoor applications, severe environments where motors are washed on a regular basis

Baldor CESWDM3546

Orijinal ve sertifikalı Baldor ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTENV

Gövde (frame)56C

Gövde malzemesiPaslanmaz çelik

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış1.000 HP @ 60 HZ

Faz3

Frekansta senkron devir (rpm)1800 RPM @ 60 HZ

Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ

Tehlikeli alan sınıfı ve grubuYok

Tehlikeli alan bölümüUygulanamaz

Kurum onaylarıCURUSEEV · NEMA_PREMIUM

Ortam sıcaklığı (°C)40 °C

Yardımcı klemens kutusuYARDIMCI KUTU YOK

Yardımcı kutu uç bağlantısıYok

Ayak göstergesiRijit

Rulman gres tipiPolyrex EM (-20F +300F)

Fan (üfleyici)Yok

Akım @ gerilim3.300 A @ 208.0 V · 3.340 A @ 230.0 V · 1.670 A @ 460.0 V

Tasarım koduB

Damlama kapağıDamlama kapağı yok

Çalışma rejimiSÜREKLİ

Verim (%100 yük)85.5 %

Elektriksel yalıtımlı rulmanElektriksel olarak izole değil

Geri besleme cihazıGERİ BESLEME YOK

Yüksek gerilim tam yük akımı (A)1.7 a

Ön yüz koduStandart

Ön mil göstergesiYok

Isıtıcı göstergesiIsıtıcı yok

İzolasyon sınıfıF

İnvertör koduİnverter uyumlu

KVA koduM

Kaldırma kulaklarıKaldırma kulağı yok

Sabit rulman göstergesiKilitli rulman

Motor kablo çıkışıKo kutusu

Motor uç bağlantısıSerbest kablo uçları

Motor kablo adedi/kesiti9 @ 18 AWG

Motor tipi3522M

Montaj düzeniF1

Kutup sayısı4

Toplam uzunluk12.06 IN

Güç faktörü66

Ürün ailesiYıkama tipi, boyasız

Kasnak tarafı rulman tipiSızdırmaz rulman

Kasnak yüzey koduC-Face

Kasnak mili göstergesiStandart

Kemirgen koruma teliYok

Servis faktörü1.15

Mil çapı0.625 IN

Mil çıkıntısı konumuKasnak tarafı

Mil topraklama göstergesiMil topraklama yok

Mil dönüş yönüÇift yönlü

Mil sıçratma halkası göstergesiYağ savurucu yok

Devir (rpm)1770 rpm

Hız koduTek hızlı

Motor standartlarıNEMA

Yol verme yöntemiDirekt yolverme

Termik koruma - rulmanYok

Termal koruma - sargıYok

Titreşim sensörü göstergesiTitreşim sensörü yok

Sargı termik koruma 1Yok

Sargı termik koruma 2Yok

UPC781568490914

Motor CategoryGeneral Purpose Motor (Paint Free)

Motor Supply Voltage230/460 V

Base RPM1770 rpm

IP Rating55

Harmonization Code8501.51.6040

Weight40 lbs

ApplicationsFood processing, packaging and outdoor applications.

Additional DetailsSealed ball bearings with moisture-resistant grease. Rotating noncontact labyrinth seal on output shaft extension. Moisture resistant insulation system. Neoprene gaskets. Special processed cast endplates. 300 series stainless steel motor frame, base, shaft and hardware. No exterior paint.

Mounting TypeC-Face / Foot

Product TypeWashdown Duty Motors

Etiket Bilgileri

Katalog noCESWDM3546

Spesifikasyon no35S630Z818G1

Güç (HP)1

Gerilim (V)230/460

Akım (A)3.34/1.67

Devir (rpm)1770

Gövde boyutu56C

Frekans (Hz)60

Faz sayısı3

Servis faktörü1.15

Kod harfi (kilitli rotor kVA)M

NEMA tasarım harfiB

Yalıtım sınıfıF

NEMA nominal verim (%)85.5

Güç faktörü66

Çalışma sınıfı40C AMB-CONT

CC no010A

Rulman (tahrik tarafı)6205

Rulman (karşı taraf)6203

Gövde koruma tipiTENV

Etiket noNP1669L

Performans

Genel karakteristikler· 460 V, 60 Hz, 1 hp

Faz-faz direnci, 25 °C'de (Ω)14.4 Ω

Anma yükte sıcaklık artışı (°C)63° C

Servis faktörü yükünde sıcaklık artışı (°C)71° C

Yolverme yöntemiDOL

Devrilme torku16.6 lb-ft

Kalkış minimum torku (pull-up)7.42 lb-ft

Kilitli rotor torku10.32 lb-ft

Kalkış akımı (A)16.1 A

Yük karakteristikleri

Yük	0%	25%	50%	75%	100%	125%	150%	S.F.
Güç faktörü %	8	27	43	56	66	73	78	72
Verim %	0	70.8	81.2	84.5	85.9	85.8	85.2	85.5
Devir rpm	1800	1793	1786	1781	1773	1766	1758	1768
Hat akımı A	1.23	1.25	1.34	1.49	1.67	1.87	2.12	1.75
Güç W	75.52	272	462	664	876	1087	1312	1009
Tork lb-ft	0	0.756	1.48	2.22	2.99	3.72	4.48	3.44

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English

Teknik DatasheetTeknik DatasheetPDF·591 KB·English

Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

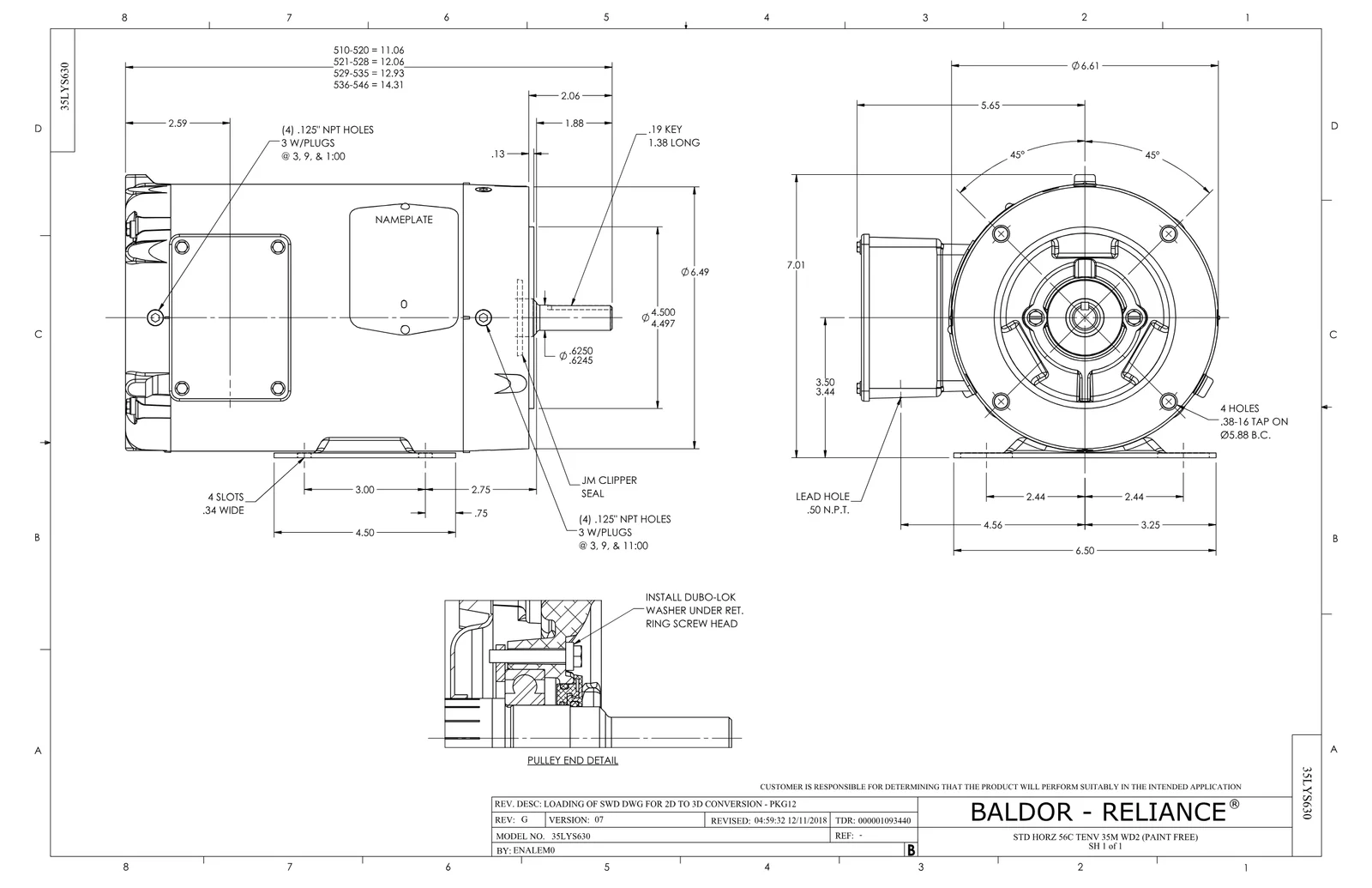

Boyut ÇizimiBoyut ÇizimiPDF·106 KB·English

CAD Dosyaları 9

3D Model

2D Çizim

Yedek Parçalar 1

Baldor CESWDM3546 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça no	Açıklama	Miktar	Kullanıldığı motor
MN416A01	TAG-INSTAL-MAINT no wire (2500 bx)11/25	1 adet	5.041 motor
