Detayları Gör
Baldor
1021W
MFR #1021W
SKU #YLSV4BHJLQI0DJT
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Baldor CESSWDM3546-5
Baldor-Reliance CESSWDM3546-5; 1 HP, 1775 rpm, 3 faz 575 V, 60 Hz, 56C gövde, TENV muhafazalı, tamamen paslanmaz çelik washdown tipi üç fazlı asenkron elektrik motorudur.
Muhafaza tipiTENV
Gövde (frame)56C
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance CESSWDM3546-5; 1 HP, 1775 rpm, 3 faz 575 V, 60 Hz, 56C gövde, TENV muhafazalı, tamamen paslanmaz çelik washdown tipi üç fazlı asenkron elektrik motorudur.
Baldor CESSWDM3546-5
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTENV
Gövde (frame)56C
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans575.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.300 A @ 575.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)85.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.3 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduM
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti3 @ 18 AWG
Motor tipi3522M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk11.09 IN
Güç faktörü70
Ürün ailesiYıkama tipi, tamamen paslanmaz çelik
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1775 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568971208
Etiket Bilgileri
Katalog noCESSWDM3546-5
Spesifikasyon no35W899G198G1
Güç (HP)1
Gerilim (V)575
Akım (A)1.3
Devir (rpm)1775
Gövde boyutu56C
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)M
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)85.5
Güç faktörü70
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiTENV
Etiket noNP1951A05
Performans
Genel karakteristikler· 575 V, 60 Hz, 1 hp
Faz-faz direnci, 25 °C'de (Ω)22.9 Ω
Anma yükte sıcaklık artışı (°C)63° C
Servis faktörü yükünde sıcaklık artışı (°C)71° C
Yolverme yöntemiDOL
Devrilme torku16.37 lb-ft
Kalkış minimum torku (pull-up)7.31 lb-ft
Kilitli rotor torku10.16 lb-ft
Kalkış akımı (A)12.72 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 8 | 28 | 44 | 56 | 67 | 73 | 78 | 71 |
| Verim % | 0 | 71.2 | 81.2 | 84.4 | 86 | 85.7 | 85.1 | 85.8 |
| Devir rpm | 1800 | 1793 | 1786 | 1781 | 1773 | 1766 | 1757 | 1769 |
| Hat akımı A | 0.972 | 0.988 | 1.06 | 1.18 | 1.32 | 1.49 | 1.69 | 1.42 |
| Güç W | 74.6 | 273 | 462 | 662 | 875 | 1088 | 1313 | 1003 |
| Tork lb-ft | 0 | 0.763 | 1.48 | 2.21 | 2.99 | 3.72 | 4.48 | 3.43 |

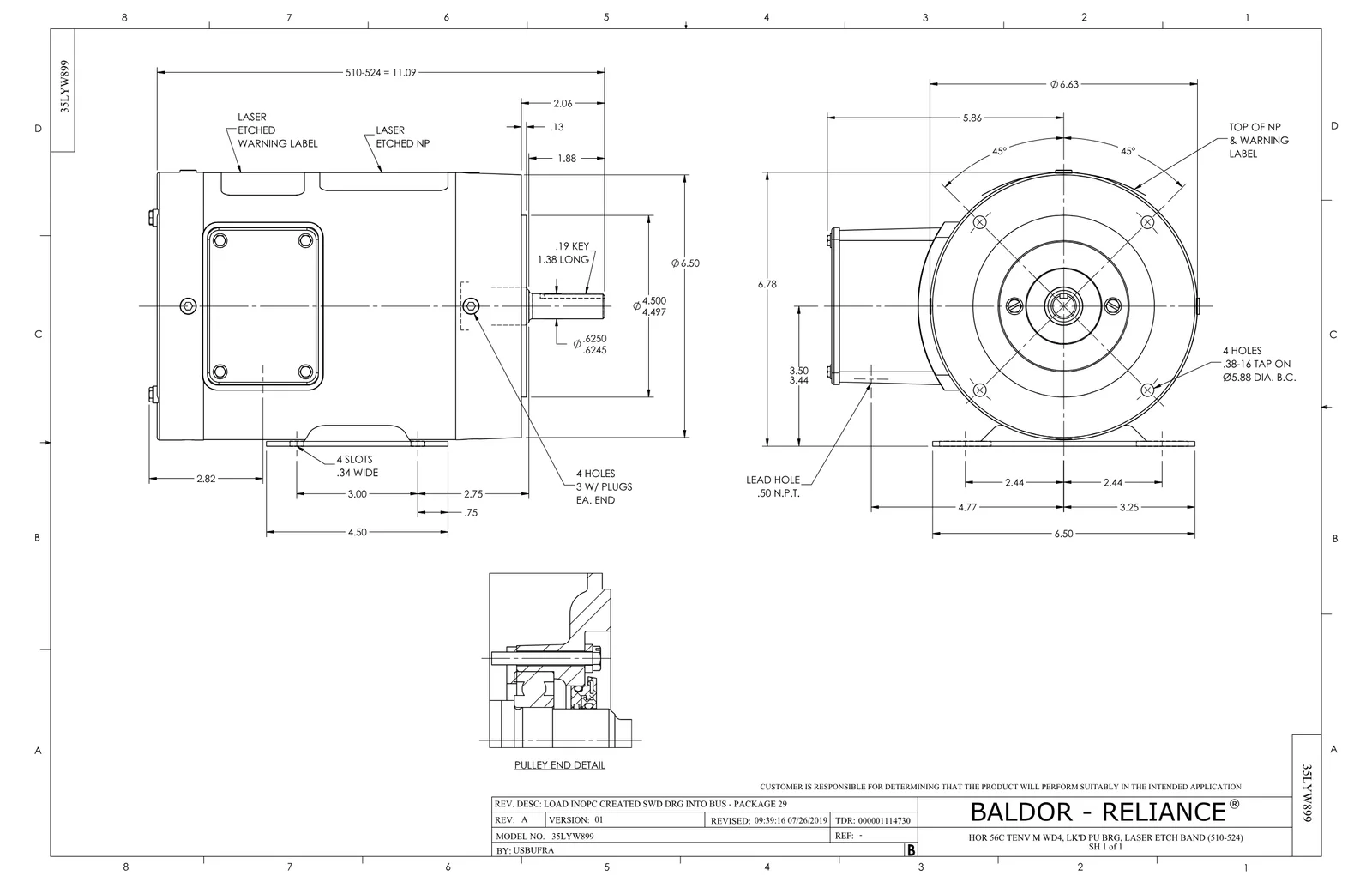

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 2
Baldor CESSWDM3546-5 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 35FN3002A05SP | EXFN, PLASTIC, 6.376 OD, .638 ID | 1 adet | 436 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
