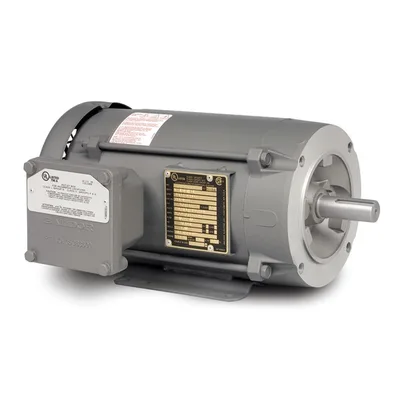

Baldor CEM7073T
Explosion Proof / Hazardous Location Motor - 7-1/2 hp, 3600 rpm, 3 ph, 230/460 V, 184TC Frame, EPFC (Explosion Proof Fan Cooled) Enclosure, 60 Hz, C-Face / Foot Mount, Continuous Duty
Muhafaza tipiXPFC
Gövde (frame)184TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış7.500 HP @ 60 HZ
Ürün Hakkında
Explosion Proof / Hazardous Location Motor - 7-1/2 hp, 3600 rpm, 3 ph, 230/460 V, 184TC Frame, EPFC (Explosion Proof Fan Cooled) Enclosure, 60 Hz, C-Face / Foot Mount, Continuous Duty
Baldor CEM7073T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiXPFC
Gövde (frame)184TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış7.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP D
Tehlikeli alan bölümüDivision I
Kurum onaylarıUL · CSA EEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim11.300 A @ 460.0 V · 22.600 A @ 230.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)11.3 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnverter uyumlu
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 16 AWG
Motor tipiX3646M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk20.36 IN
Güç faktörü86
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS UYUMSUZ
Servis faktörü1.00
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3490 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT2C
UPC781568542323
Motor CategoryGeneral Purpose Motor
Motor Supply Voltage230/460 V
IP Rating44
Harmonization Code8501.52.4000
Weight120 lbs
ApplicationsIdeal for use on pumps, blowers, valves, and gearboxes where hazardous fumes and dust are present requiring Div 1 UL listed and/or CSA approved enclosures.
Additional DetailsUL & CSA approved for Class I, Group D; Class I, Group D, Class II, Group F & G. Totally enclosed heavy gauge steel and cast iron construction. Corrosion resistant epoxy paint. Single and Three Phase designs. 1.0 Service Factor. Three Phase 143T frame and larger have 60Hz & 50Hz data included on the nameplate. Super-E® explosion proof motors have NEMA Premium® efficiency. Fixed speed sine wave operation only. No Drip Cover.
Mounting TypeC-Face / Foot
Product TypeExplosion Proof (Hazardous Location) Motors
Etiket Bilgileri
CC no010A
Spesifikasyon no36N018Z654
Katalog noCEM7073T
Güç (HP)7.5
Sıcaklık koduT2C
Gerilim (V)230/460
Akım (A)17.6/8.8
Devir (rpm)3490
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıB
Servis faktörü1.00
NEMA tasarım harfiA
Kod harfi (kilitli rotor kVA)L
Çalışma sınıfı40C AMB-CONT
Gövde boyutu184TC
NEMA nominal verim (%)89.5
Güç faktörü86
Etiket noNP0015XPSLEV
Performans
Genel karakteristikler· 460 V, 60 Hz, 7.5 hp
Faz-faz direnci, 25 °C'de (Ω)1.4142 Ω
Anma yükte sıcaklık artışı (°C)75° C
Servis faktörü yükünde sıcaklık artışı (°C)93° C
Yolverme yöntemiDOL
Devrilme torku76.7 lb-ft
Kalkış minimum torku (pull-up)45.1 lb-ft
Kilitli rotor torku57.2 lb-ft
Kalkış akımı (A)109 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 8 | 51 | 73 | 83 | 89 | 91 | 92 | 90 |
| Verim % | 0 | 84.8 | 89.7 | 90.4 | 90 | 88.9 | 87.5 | 89.3 |
| Devir rpm | 3597 | 3571.6 | 3545.5 | 3517.7 | 3488.2 | 3456.6 | 3423.4 | 3469 |
| Hat akımı A | 3.6 | 4.17 | 5.41 | 7.06 | 8.89 | 10.9 | 13 | 10.1 |
| Güç W | 228 | 1687 | 3157 | 4701 | 6271 | 7912 | 9618 | 7256 |
| Tork lb-ft | 0 | 2.821 | 5.626 | 8.512 | 11.39 | 14.33 | 17.32 | 13.2 |

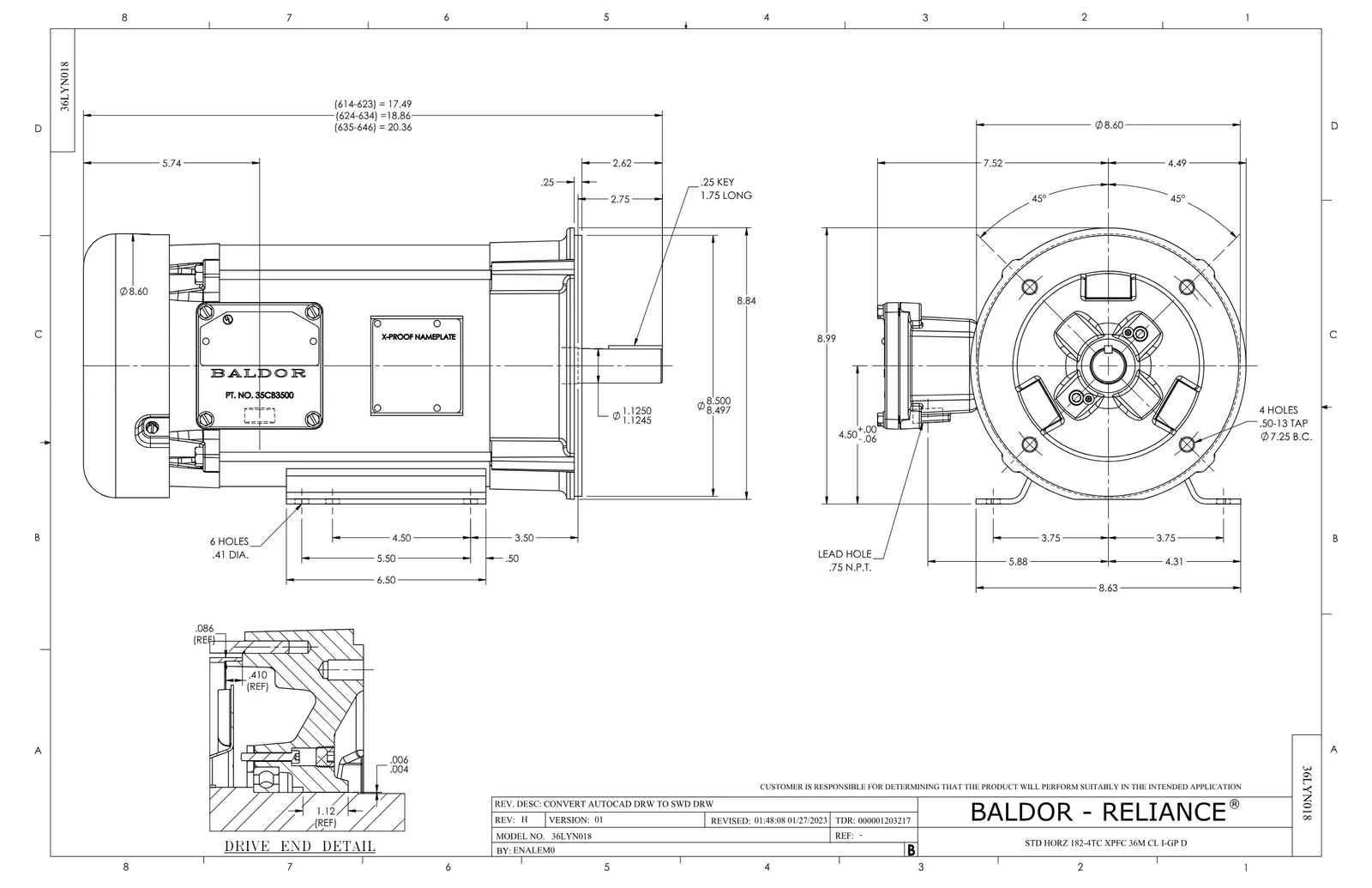

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 5
Baldor CEM7073T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 35CB3001A02SP | EXPL PROOF CONDUIT BOX, 3/4"PIPE TAP LEA | 1 adet | 100 motor |
| 35CB3500A01SP | CONDUIT BOX LID, MACH | 1 adet | 203 motor |
| 35FN3002A04SP | EXFN, PLASTIC, 6.376 OD, .906 ID W/KEY | 1 adet | 22 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
