Baldor CEM4107T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor CEM4107T

General Purpose Motor - 25 hp, 3600 rpm, 3 ph, 230/460 V, 284TSC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3520 rpm Base, C-Face / Foot Mount, Continuous Duty

BaldorMFR # CEM4107TSKU # YLSSPEG25YV4ATS
Muhafaza tipiTEFC
Gövde (frame)284TSC
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış25.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

General Purpose Motor - 25 hp, 3600 rpm, 3 ph, 230/460 V, 284TSC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3520 rpm Base, C-Face / Foot Mount, Continuous Duty

Özellikler ve Avantajlar

  • CEM Super-E®/XE motors have NEMA Premium® efficiency
  • Class F insulation
  • 1.15 service factor
  • Inverter ready per NEMA standard MG 1 Part 31.4.4.2
  • Three-year warranty
  • Applications: Pumps, fans, conveyors, machine tools, gear reducers and other applications requiring a NEMA C-face motor

Baldor CEM4107T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)284TSC
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış25.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA PREMIUM (ESKİ LOGO) · NEMA PREMIUM · CURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim29.000 A @ 460.0 V · 58.000 A @ 230.0 V · 62.000 A @ 208.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.7 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)29.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduJ
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 10 AWG
Motor tipi0944M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk24.77 IN
Güç faktörü88
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)3520 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568435519
Motor Supply Voltage230/460 V
Base RPM3520 rpm
Mounting TypeC-Face / Foot
IP Rating44
Weight383 lbs
ApplicationsPumps, fans, conveyors, machine tools, gear reducers and other applications requiring a NEMA C-face motor.
Harmonization Code8501.52.8040
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors

Etiket Bilgileri

Katalog noCEM4107T
Gövde koruma tipiTEFC
Spesifikasyon no09F637T577G1
CC no010A
Gövde boyutu284TSC
Güç (HP)25
Yalıtım sınıfıF
Frekans (Hz)60
Devir (rpm)3520
Faz sayısı3
NEMA tasarım harfiA
Gerilim (V)230/460
Kod harfi (kilitli rotor kVA)J
Rulman (tahrik karşı tarafı)6208
Rulman (tahrik tarafı)6311
Akım (A)58/29
Çalışma sınıfı40C AMB-CONT
NEMA nominal verim (%)91.7
GresPOLYREX EM
Güç faktörü88
Servis faktörü1.15
Kullanılabilir gerilim (V)50Hz 20HP 190/380V 56/28A
Etiket noNP3443LUA

Performans

Genel karakteristikler· 460 V, 60 Hz, 25 hp

Faz-faz direnci, 25 °C'de (Ω)0.3381 Ω
Anma yükte sıcaklık artışı (°C)74° C
Servis faktörü yükünde sıcaklık artışı (°C)91° C
Yolverme yöntemiDOL
Devrilme torku153 lb-ft
Kalkış minimum torku (pull-up)58.5 lb-ft
Kilitli rotor torku75 lb-ft
Kalkış akımı (A)223 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %855768488899089
Verim %087.691.692.291.890.989.891.3
Devir rpm3598.93580.53562.73544.235243501.43477.93510
Hat akımı A10.112.316.922.729.136.143.533.3
Güç W6045422102871527020381256753118523557
Tork lb-ft09.3418.6227.9737.3946.9656.7343.1

Dokümanlar ve CAD

Bu ürüne ait 4

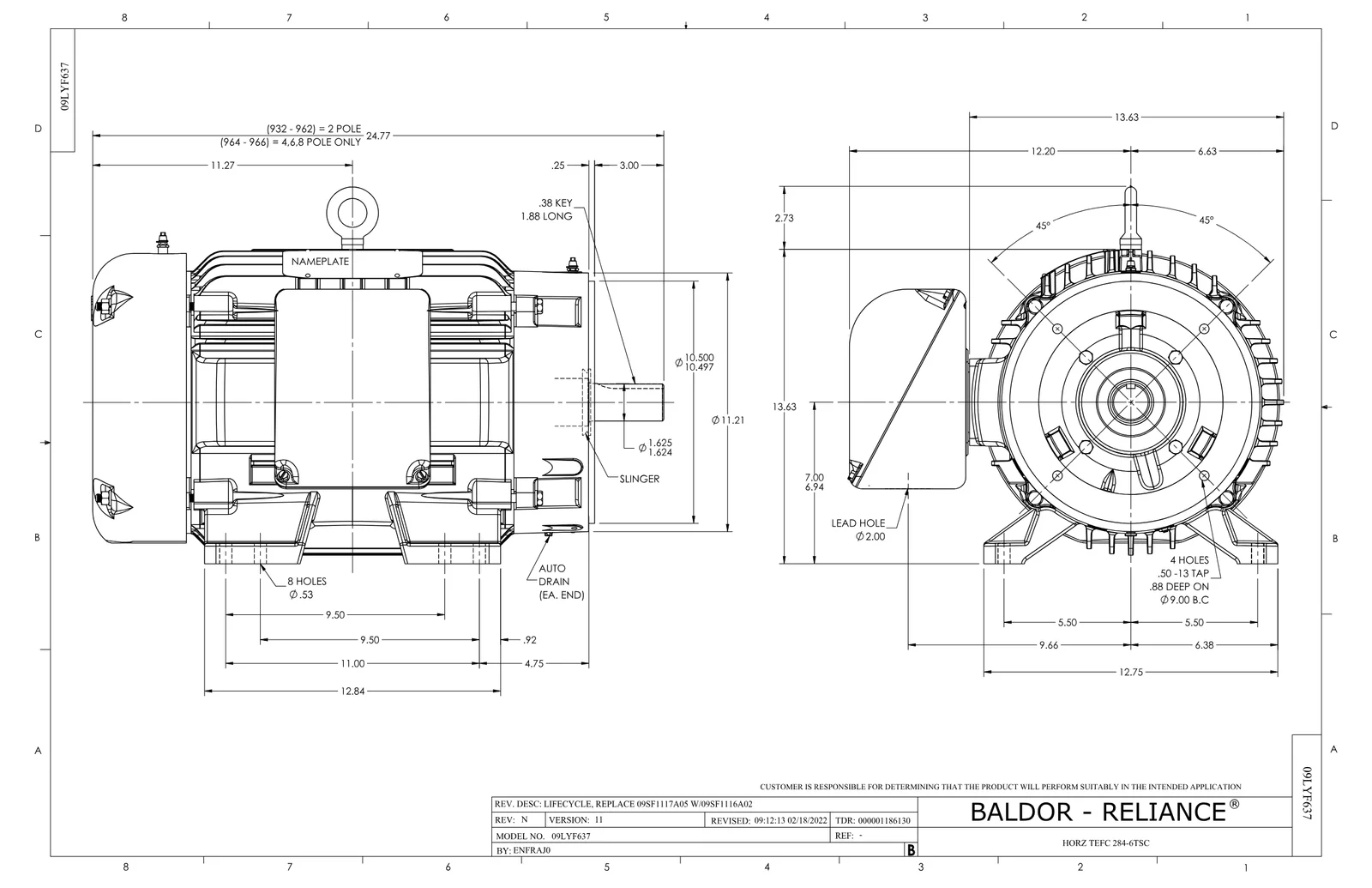

Boyut ÇizimiBoyut ÇizimiPDF·171 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·657 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

Teknik ÇizimTeknik ÇizimPDF·87 KB·English

CAD Dosyaları 4

3D Model

Yedek Parçalar 10

Baldor CEM4107T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
37FN3002B02EXFN, PLASTIC, 7.50 OD, 1.503 ID1 adet 83 motor
10CB3000SPKOBX, CAST W/2.00 LEAD HOLE1 adet 220 motor
HW1001A31LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I8 adet 1.025 motor
09FH4000SP309 FH - BLACK PRIMER1 adet 131 motor
10GS1000GASKET, CONDUIT BOX LID1 adet 209 motor
51XW2520A12.25-20 X .75, TAPTITE II, HEX WSHR SLTD2 adet 1.543 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,05 galon 1.997 motor
LC0005E01SPL CONN.DIA./WARN.LABEL(LC0005/LB1119)1 adet 251 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
