Baldor CEM3764T
General Purpose Motor - 3 hp, 1200 rpm, 3 ph, 230/460 V, 213TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1165 rpm Base, C-Face / Foot Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)213TC
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Ürün Hakkında
General Purpose Motor - 3 hp, 1200 rpm, 3 ph, 230/460 V, 213TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1165 rpm Base, C-Face / Foot Mount, Continuous Duty
Baldor CEM3764T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)213TC
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO)
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim9.000 A @ 230.0 V · 9.000 A @ 208.0 V · 4.500 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)4.5 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduK
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 14 AWG
Motor tipi0736M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk19.20 IN
Güç faktörü71
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1165 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568538876
Motor Supply Voltage230/460 V
Base RPM1165 rpm
Mounting TypeC-Face / Foot
IP Rating44
Weight173 lbs
ApplicationsPumps, fans, conveyors, machine tools, gear reducers and other applications requiring a NEMA C-face motor.
Harmonization Code8501.52.4000
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors
Etiket Bilgileri
Katalog noCEM3764T
Spesifikasyon no07H058X970G1
Güç (HP)3
Gerilim (V)230/460
Akım (A)9/4.5
Devir (rpm)1165
Gövde boyutu213TC
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)89.5
Güç faktörü71
Çalışma sınıfı40C AMB-CONT
CC no010A
Gövde koruma tipiTEFC
Rulman (tahrik tarafı)6307
Rulman (karşı taraf)6206
Etiket noNP3441LUA
Performans
Genel karakteristikler· 460 V, 60 Hz, 3 hp
Faz-faz direnci, 25 °C'de (Ω)3 Ω
Anma yükte sıcaklık artışı (°C)34° C
Servis faktörü yükünde sıcaklık artışı (°C)41° C
Yolverme yöntemiDOL
Devrilme torku51.71 lb-ft
Kalkış minimum torku (pull-up)25.77 lb-ft
Kilitli rotor torku31.08 lb-ft
Kalkış akımı (A)32.19 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 6 | 35 | 54 | 65 | 72 | 75 | 76 | 73 |
| Verim % | 0 | 82.8 | 88.3 | 89.7 | 89.6 | 89 | 87.3 | 89.4 |
| Devir rpm | 1199 | 1192 | 1184 | 1176 | 1166 | 1156 | 1143 | 1161 |
| Hat akımı A | 2.26 | 2.48 | 2.96 | 3.62 | 4.41 | 5.29 | 6.33 | 4.99 |
| Güç W | 100 | 683 | 1278 | 1883 | 2516 | 3156 | 3855 | 2902 |
| Tork lb-ft | 0 | 3.34 | 6.71 | 10.11 | 13.61 | 17.1 | 20.73 | 15.7 |

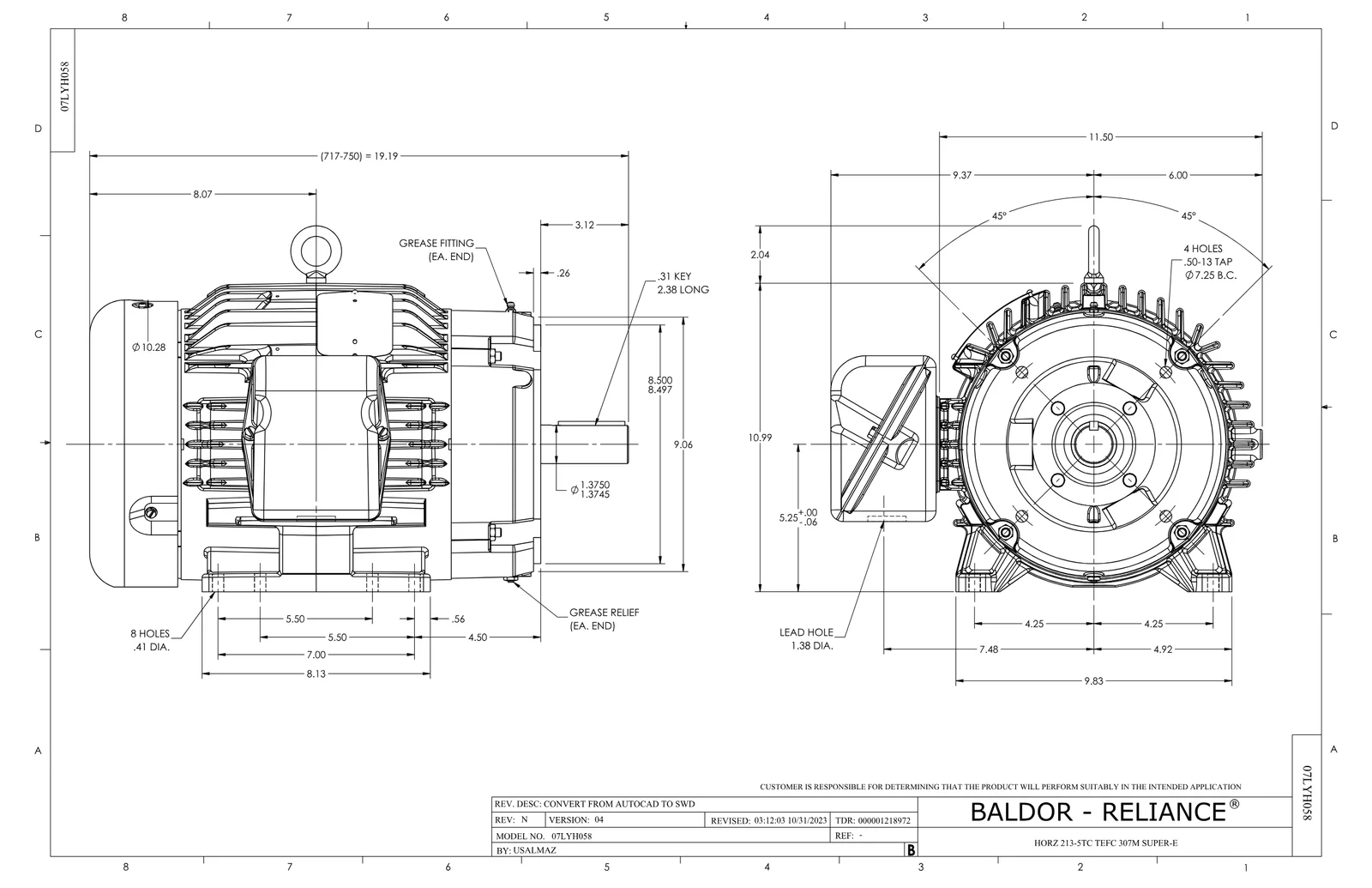

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 9
Baldor CEM3764T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 37FN3002C01 | EXFN, PLASTIC, 6.00 OD, 1.155 ID | 1 adet | 245 motor |
| 09CB3002SP | CB W/1.38 LEAD HOLE FOR 37, 39, 307 & 30 | 1 adet | 88 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 4 adet | 1.543 motor |
| 07FH4007SP | PRIMED | 1 adet | 189 motor |
| 09CB3501SP | CONDUIT BOX LID FOR 09CB3001 & 09CB3002 | 1 adet | 392 motor |
| 09GS1013SP | GS FOR 09CB3501, 12CB1500 & 12CB1503 LID | 1 adet | 245 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,036 galon | 1.997 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
