Baldor CEM3546-5 için nasıl fiyat teklifi alabilirim?

Baldor CEM3546-5 için Yılsa Mühendislik üzerinden hızlı fiyat teklifi alabilirsiniz. Ürün kodu YLSHBUO4WA5GKD ile iletişim sayfasından veya teklif formundan talep oluşturun; ekibimiz kısa sürede fiyat ve temin süresi ile döner.

Baldor CEM3546-5 stokta mı, teslim süresi ne kadar?

Yılsa Mühendislik ürünleri geniş tedarikçi ağından orijinal olarak temin eder. Tipik temin süresi 7-21 gün, Türkiye içi kargo 1-3 iş günüdür. Güncel durum için teklif talebinde belirtilir.

Baldor CEM3546-5 orijinal ve yeni mi?

Evet. Baldor markalı bu ürün orijinal ve sıfır (yeni) olarak tedarik edilir; Yılsa Mühendislik güvencesiyle faturalı satılır.

Baldor CEM3546-5 teknik özelliklerine ve datasheet'ine nasıl ulaşırım?

Temel teknik özellikler ürün sayfasında listelenir. Detaylı datasheet, boyut ve uygunluk bilgisi için Yılsa Mühendislik ile iletişime geçmeniz yeterlidir.

Yakınlaştırmak için tıklayın

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor CEM3546-5

Baldor-Reliance CEM3546-5; 1 HP, 1775 rpm, 3 faz 575 V 60 Hz, 56C gövde, TEFC muhafazalı genel amaçlı AC elektrik motorudur.

BaldorMFR # CEM3546-5SKU # YLSHBUO4WA5GKD

Muhafaza tipiTEFC

Gövde (frame)56C

Gövde malzemesiÇelik

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış1.000 HP @ 60 HZ

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Baldor-Reliance CEM3546-5; 1 HP, 1775 rpm, 3 faz 575 V 60 Hz, 56C gövde, TEFC muhafazalı genel amaçlı AC elektrik motorudur.

Baldor CEM3546-5

Orijinal ve sertifikalı Baldor ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC

Gövde (frame)56C

Gövde malzemesiÇelik

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış1.000 HP @ 60 HZ

Faz3

Frekansta senkron devir (rpm)1800 RPM @ 60 HZ

Gerilim @ frekans575.0 V @ 60 HZ

Tehlikeli alan sınıfı ve grubuYok

Tehlikeli alan bölümüUygulanamaz

Kurum onaylarıNEMA PREMIUM · CURUSEEV

Ortam sıcaklığı (°C)40 °C

Yardımcı klemens kutusuYARDIMCI KUTU YOK

Yardımcı kutu uç bağlantısıYok

Ayak göstergesiRijit

Rulman gres tipiPolyrex EM (-20F +300F)

Fan (üfleyici)Yok

Akım @ gerilim1.300 A @ 575.0 V

Tasarım koduB

Damlama kapağıDamlama kapağı yok

Çalışma rejimiSÜREKLİ

Verim (%100 yük)85.5 %

Elektriksel yalıtımlı rulmanElektriksel olarak izole değil

Geri besleme cihazıGERİ BESLEME YOK

Yüksek gerilim tam yük akımı (A)1.3 a

Ön yüz koduStandart

Ön mil göstergesiYok

Isıtıcı göstergesiIsıtıcı yok

İzolasyon sınıfıF

İnvertör koduİnverter uyumlu

KVA koduM

Kaldırma kulaklarıKaldırma kulağı yok

Sabit rulman göstergesiKilitli rulman

Motor kablo çıkışıKo kutusu

Motor uç bağlantısıSerbest kablo uçları

Motor kablo adedi/kesiti3 @ 18 AWG

Motor tipi3522M

Montaj düzeniF1

Kutup sayısı4

Toplam uzunluk13.23 IN

Güç faktörü70

Ürün ailesiGenel amaçlı

Kasnak tarafı rulman tipiBilyalı

Kasnak yüzey koduC-Face

Kasnak mili göstergesiStandart

Kemirgen koruma teliYok

RoHS durumuROHS COMPLIANT

Servis faktörü1.15

Mil çapı0.625 IN

Mil çıkıntısı konumuKasnak tarafı

Mil topraklama göstergesiMil topraklama yok

Mil dönüş yönüÇift yönlü

Mil sıçratma halkası göstergesiYağ savurucu yok

Devir (rpm)1775 rpm

Hız koduTek hızlı

Motor standartlarıNEMA

Yol verme yöntemiDirekt yolverme

Termik koruma - rulmanYok

Termal koruma - sargıYok

Titreşim sensörü göstergesiTitreşim sensörü yok

Sargı termik koruma 1Yok

Sargı termik koruma 2Yok

UPC781568815472

Etiket Bilgileri

Katalog noCEM3546-5

Spesifikasyon no35A012G119G1

Güç (HP)1

Gerilim (V)575

Akım (A)1.3

Devir (rpm)1775

Gövde boyutu56C

Frekans (Hz)60

Faz sayısı3

Servis faktörü1.15

Kod harfi (kilitli rotor kVA)M

NEMA tasarım harfiB

Yalıtım sınıfıF

NEMA nominal verim (%)85.5

Güç faktörü70

Çalışma sınıfı40C AMB-CONT

CC no010A

Rulman (tahrik tarafı)6205

Rulman (karşı taraf)6203

Gövde koruma tipiTEFC

Etiket noNP3441L

Performans

Genel karakteristikler· 575 V, 60 Hz, 1 hp

Faz-faz direnci, 25 °C'de (Ω)30.1 Ω

Anma yükte sıcaklık artışı (°C)36° C

Servis faktörü yükünde sıcaklık artışı (°C)42° C

Yolverme yöntemiDOL

Devrilme torku13.4 lb-ft

Kalkış minimum torku (pull-up)6.8 lb-ft

Kilitli rotor torku8.3 lb-ft

Kalkış akımı (A)10.9 A

Yük karakteristikleri

Yük	0%	25%	50%	75%	100%	125%	150%	S.F.
Güç faktörü %	8	31	48	61	70	76	80	74
Verim %	0	72.1	81.6	84.9	85.8	85.7	85	85.7
Devir rpm	1800	1794	1787	1781	1774	1767	1758	1770
Hat akımı A	0.87	0.89	0.97	1.1	1.26	1.44	1.65	1.37
Güç W	73	275	468	666	878	1096	1318	1009
Tork lb-ft	0	0.78	1.51	2.24	2.99	3.74	4.49	3.44

Dokümanlar ve CAD

Bu ürüne ait 4

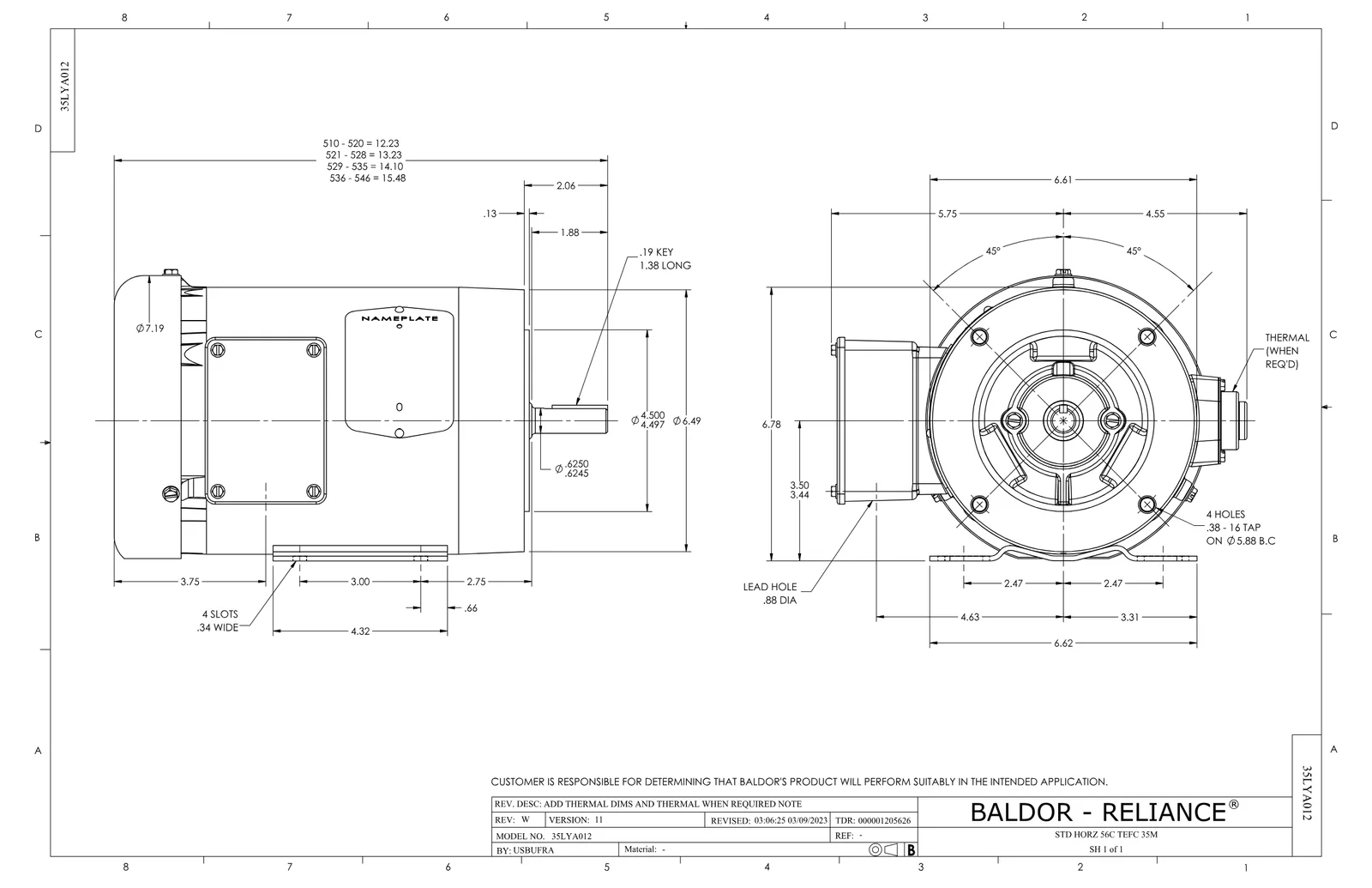

Boyut ÇizimiBoyut ÇizimiPDF·104 KB·English

Bağlantı ŞemasıBağlantı ŞemasıPDF·38 KB·English

Teknik DatasheetTeknik DatasheetPDF·586 KB·English

Performans EğrisiPerformans EğrisiPDF·60 KB·English

CAD Dosyaları 9

3D Model

2D Çizim

Yedek Parçalar 5

Baldor CEM3546-5 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça no	Açıklama	Miktar	Kullanıldığı motor
34FN3002B01	EXTERNAL FAN, PLASTIC, .637/.639 HUB W/	1 adet	623 motor
36GS1000SP	GASKET-CONDUIT BOX, .06 THICK #SV-330 LE	1 adet	831 motor
MG1050Y01	CELEROL BALDOR GOLD 5 GALLON BUCKET	0,017 galon	1.997 motor
LB1624	COMBINED WARNING LABEL, ISO/ANSI PICTOGR	1 adet	4.237 motor
MN416A01	TAG-INSTAL-MAINT no wire (2500 bx)11/25	1 adet	5.041 motor
