Baldor CEL11307
Baldor-Reliance CEL11307; 0.75 HP, 1755 rpm, 1 faz 115/230 V 60 Hz, 56C gövde, açık (OPEN) muhafazalı genel amaçlı AC elektrik motorudur.
Muhafaza tipiAÇIK
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış.750 HP @ 60 HZ
Faz1
Ürün Hakkında
Baldor-Reliance CEL11307; 0.75 HP, 1755 rpm, 1 faz 115/230 V 60 Hz, 56C gövde, açık (OPEN) muhafazalı genel amaçlı AC elektrik motorudur.
Baldor CEL11307
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiAÇIK
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış.750 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim3.050 A @ 230.0 V · 3.350 A @ 208.0 V · 6.100 A @ 115.0 V
Tasarım koduN
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)82.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.1 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 18 AWG
Motor tipi3522LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk12.06 IN
Güç faktörü95
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.25
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1755 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568763001
Etiket Bilgileri
Katalog noCEL11307
Spesifikasyon no35E021L999
Güç (HP).75
Gerilim (V)115/230
Akım (A)6.1/3.05
Devir (rpm)1755
Gövde boyutu56C
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.25
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiN
Yalıtım sınıfıF
Tam yük ortalama verim (%)82.5
Güç faktörü95
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiOPEN
Etiket noNP3155L
Performans
Genel karakteristikler· 115 V, 60 Hz, 0.75 hp
Faz-faz direnci, 25 °C'de (Ω)1.1149 Ω / 1.137 Ohms B Ph
Anma yükte sıcaklık artışı (°C)78° C
Servis faktörü yükünde sıcaklık artışı (°C)103° C
Yolverme yöntemiDOL
Devrilme torku6.17 lb-ft
Kalkış minimum torku (pull-up)5.27 lb-ft
Kilitli rotor torku9.16 lb-ft
Kalkış akımı (A)59 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 44 | 77 | 91 | 94 | 95 | 96 | 96 | 96 |
| Verim % | 0 | 60.5 | 76.7 | 81.9 | 83.3 | 82.5 | 80.7 | 82.5 |
| Devir rpm | 1799 | 1787.5 | 1776.9 | 1765.6 | 1752.7 | 1735.6 | 1718.2 | 1736 |
| Hat akımı A | 2.04 | 2.64 | 3.52 | 4.75 | 6.12 | 7.74 | 9.43 | 7.74 |
| Güç W | 104 | 235 | 369 | 514 | 673 | 850 | 1043 | 850 |
| Tork lb-ft | 0 | 0.561 | 1.121 | 1.679 | 2.25 | 2.844 | 3.447 | 2.84 |

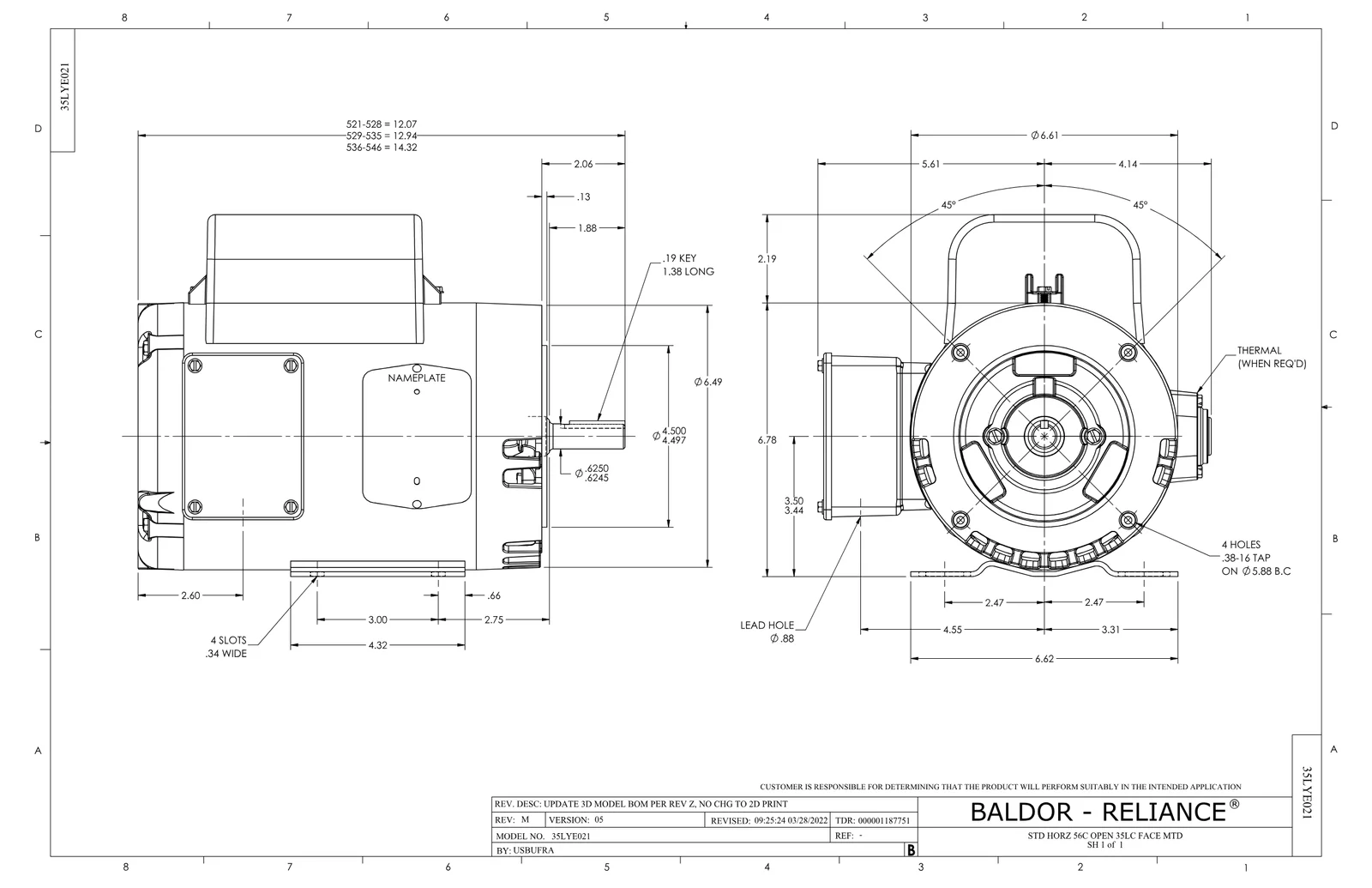

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 4
Baldor CEL11307 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3050F09SP | CAPACITOR 50 MFD 370 VAC | 1 adet | 69 motor |
| EC1540A06SP | ELEC CAP, 540-648 MFD, 125V, 2.06D X 4. | 1 adet | 53 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,017 galon | 1.997 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
