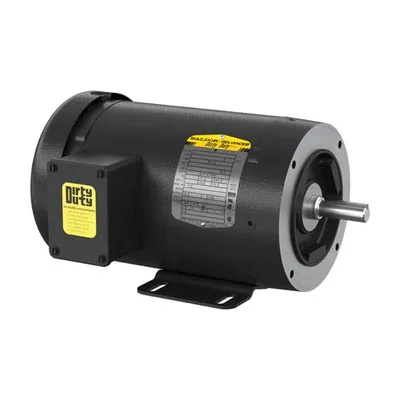

Baldor CEDM3550

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor CEDM3550

Inverter Duty Motor - 1-1/2 hp, 3600 rpm, 3 ph, 230/460 V, 56C Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3500 rpm Base, Rigid Base Mount, Continuous Duty

BaldorMFR # CEDM3550SKU # YLS1N5RTDV8WF75
Muhafaza tipiTEFC
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.500 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Inverter Duty Motor - 1-1/2 hp, 3600 rpm, 3 ph, 230/460 V, 56C Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3500 rpm Base, Rigid Base Mount, Continuous Duty

Baldor CEDM3550

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCSA EEV · CURUSEEV · NEMA_PREMIUM · UR · CCSA US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı6
Akım @ gerilim4.000 A @ 208.0 V · 3.800 A @ 230.0 V · 1.900 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)84.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.9 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter hizmeti
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)5400 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3520M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk12.23 IN
Güç faktörü85
Ürün ailesiKirli Ortam Hizmeti Plus
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3500 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568836644
Motor CategoryDirty Duty Autophoretic Motor
Motor Supply Voltage230/460 V
Base RPM3500 rpm
Mounting TypeRigid Base
Weight38 lbs
Product TypeInverter Vector Duty Motors

Etiket Bilgileri

Katalog noCEDM3550
Spesifikasyon no35E4315M760G1
Gövde koruma tipiTEFC
Gövde boyutu56C
Güç (HP)1.5
Gerilim (V)230/460
Tam yük akımı (A)3.8/1.9
Koruma sınıfı (IP)56
Devir (rpm)3500
Maksimum devir (rpm)5400
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıF
Servis faktörü1.15
NEMA tasarım harfiB
CC no010A
NEMA nominal verim (%)84
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (tahrik karşı tarafı)6203
GresPOLYREX EM
Sabit güç aralığı başlangıcı60
Sabit güç aralığı bitişi90
Sabit tork frekansı başlangıcı (Hz)6
Sabit tork frekansı bitişi (Hz)60
Değişken tork frekansı başlangıç (Hz)6
Değişken tork frekansı bitiş (Hz)60
Etiket noNP3504

Performans

Genel karakteristikler· 460 V, 60 Hz, 1.5 hp

Faz-faz direnci, 25 °C'de (Ω)12.315 Ω
Anma yükte sıcaklık artışı (°C)43° C
Servis faktörü yükünde sıcaklık artışı (°C)51° C
Yolverme yöntemiDOL
Devrilme torku9.49 lb-ft
Kalkış minimum torku (pull-up)3.61 lb-ft
Kilitli rotor torku7.35 lb-ft
Kalkış akımı (A)17.9 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %1345677985909188
Verim %072.48284.68584.482.984.6
Devir rpm3597.93574.83551.33525.83497.63466.33432.63479
Hat akımı A0.9321.031.251.551.912.312.792.15
Güç W94.83676639731301164720101509
Tork lb-ft00.5221.081.642.222.823.412.58

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·605 KB·English
Performans EğrisiPerformans EğrisiPDF·59 KB·English

Seri belgeleri 2· bu ürün serisinin ortak belgeleri

Boyut ÇizimiBoyut ÇizimiPDF·120 KB·English
Teknik ÇizimTeknik ÇizimPDF·87 KB·English

Yedek Parçalar 2

Baldor CEDM3550 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
34FN3002B01EXTERNAL FAN, PLASTIC, .637/.639 HUB W/1 adet 623 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
