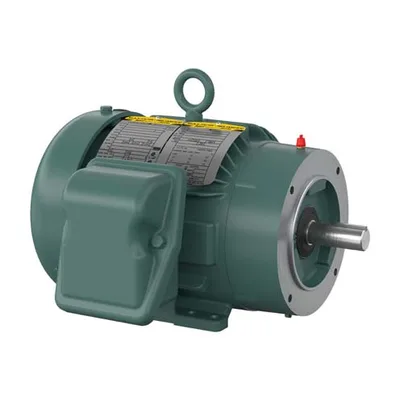

Baldor CECP83580T-4
Severe Duty - IEEE 841 Motor - 1 hp, 3600 rpm, 3 ph, 460 V, 143TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3500 rpm Base, C-Face / Foot Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)143TC
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Ürün Hakkında
Severe Duty - IEEE 841 Motor - 1 hp, 3600 rpm, 3 ph, 460 V, 143TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3500 rpm Base, C-Face / Foot Mount, Continuous Duty
Baldor CECP83580T-4
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)143TC
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP A,B,C,D
Tehlikeli alan bölümüDivision II
Kurum onaylarıNEMA_PREMIUM · UR · CSA EEV · CCSA US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı1.7
Akım @ gerilim1.650 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)77.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.7 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter hizmeti
KVA koduL
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)5400 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti3 @ 18 AWG
Motor tipi0514M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk13.38 IN
Güç faktörü78
Ürün ailesiKimyasal Proses S/P 32-8 IEEE 841
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.25
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)3500 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT4
UPC781568347447
Motor CategoryIEEE 841 Motor
Motor Supply Voltage460 V
Base RPM3500 rpm
Mounting TypeC-Face / Foot
IP Rating56
Harmonization Code8501.51.6040
Weight63 lbs
ApplicationsDesigned for 600V distibution systems for use in Petro-chemical, pulp and paper, cement, aggregate mining and other process industries requiring premium efficient motors designed, manufactured and tested to exceed IEEE 841- 2009 TEFC motor standards for extreme severe duty service.
Additional DetailsMeets and/or exceeds all requirements of IEEE Std. 841-2009 including: Totally enclosed cast iron construction, Lower vibration design, Inpro Seals and Positive Lubrication System with oversize bearings on both ends, Stainless Steel nameplates, Terminal lugs on motor leads, Corrosion resistant epoxy finish, NEMA Premium efficiency, Class F insulation with a Class B temperature Rise, 1.15 service factor and 5 year warranty. Final test and vibration results provided with motor. Motors are marked for Div.2/Zone 2, Class I locations and are designed to meet 200° C @ 1.0 Service Factor. Inverter Ready design with speed range and Inverter T. Code nameplate information, see chart on page 51 for specific motor information.
Product TypeSevere Duty Motors
Etiket Bilgileri
Katalog noCECP83580T-4
Spesifikasyon no05E943X522G1
Güç (HP)1 TE
Koruma sınıfı (IP)56
Gerilim (V)460
Akım (A)1.65
Devir (rpm)3500
Gövde boyutu143TC
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.25
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiB
Yalıtım sınıfıF
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6205
NEMA nominal verim (%)77
Güç faktörü78
Garanti edilen min. verim (%)74
CC no010A
Sıcaklık koduT4
Sıcaklık kodu135
Etiket noNP4328
Performans
Genel karakteristikler· 460 V, 60 Hz, 1 hp
Faz-faz direnci, 25 °C'de (Ω)18.4 Ω
Anma yükte sıcaklık artışı (°C)35° C
Servis faktörü yükünde sıcaklık artışı (°C)42° C
Yolverme yöntemiDOL
Devrilme torku6.4882 lb-ft
Kalkış minimum torku (pull-up)15.1 lb-ft
Kilitli rotor torku4.241 lb-ft
Kalkış akımı (A)11.6507 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 18.1339 | 38.2337 | 54.3923 | 66.2507 | 74.5256 | 80.1108 | 83.8765 | 80 |
| Verim % | 0 | 53.0159 | 67.4833 | 73.5821 | 77 | 77.6584 | 77.9077 | 77.7 |
| Devir rpm | 3588.678 | 3568.338 | 3547.098 | 3524.598 | 3500.477 | 3474.737 | 3447.016 | 3475 |
| Hat akımı A | 1.1026 | 1.1624 | 1.2778 | 1.4414 | 1.6462 | 1.8836 | 2.1498 | 1.88 |
| Güç W | 159.3053 | 354.0847 | 553.7502 | 760.8265 | 977.4603 | 1202.256 | 1436.7 | 1202 |
| Tork lb-ft | 0 | 0.3704 | 0.7418 | 1.1185 | 1.5031 | 1.8921 | 2.2865 | 1.89 |

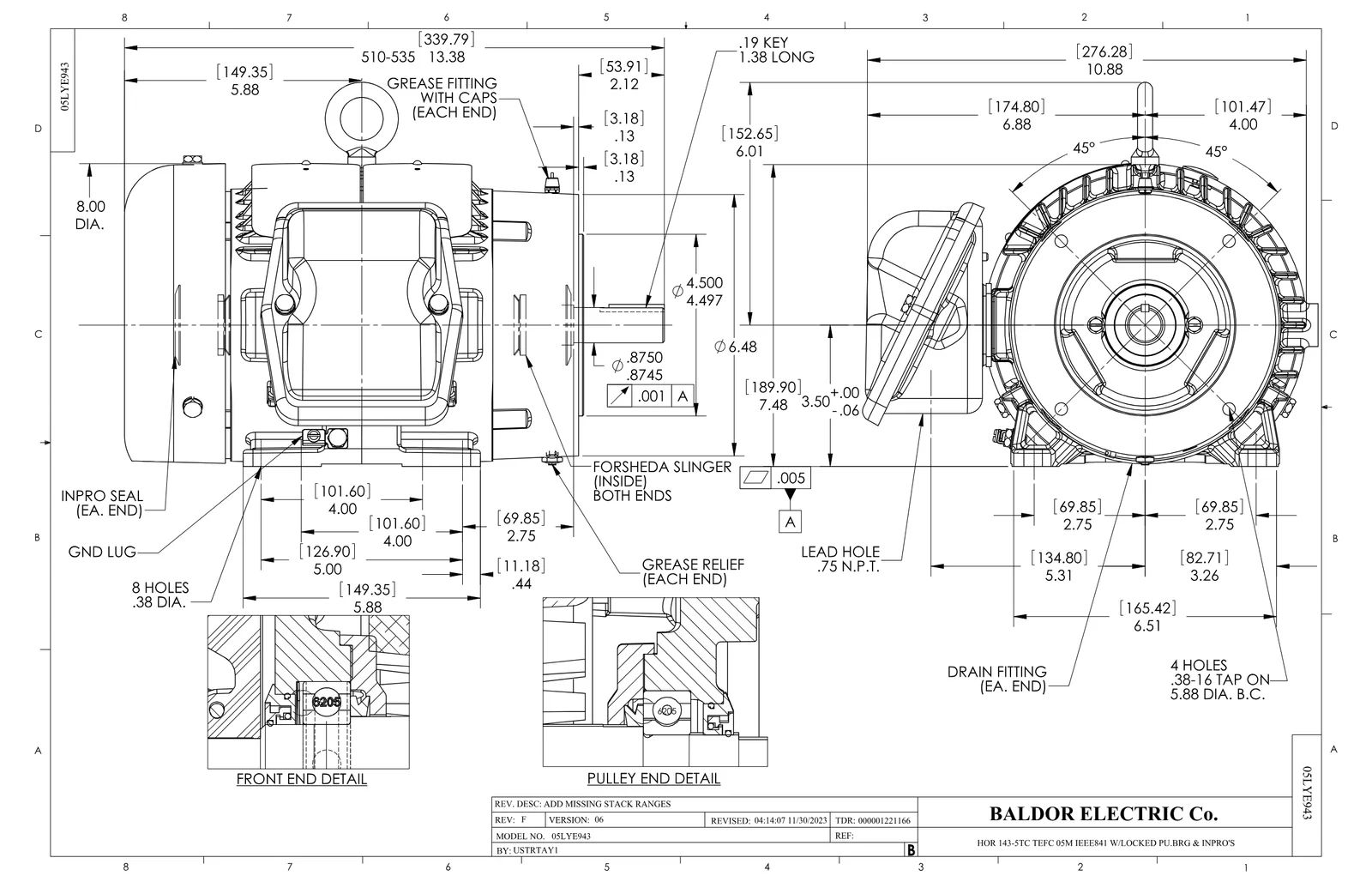

Dokümanlar ve CAD
Bu ürüne ait 2
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 4
Baldor CECP83580T-4 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 51XW2520A12 | SCREW, HEX SER SLT HD, ZN, 1/4-20 X .75 | 2 adet | 1.543 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| 34FN3002B01 | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 623 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
