Baldor CECP3660T
Baldor-Reliance CECP3660T; 3 HP, 3500 rpm, 3 faz 460/230 V 60 Hz, 182TC gövde, TEFC muhafazalı Chemical Processing serisi AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)182TC
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance CECP3660T; 3 HP, 3500 rpm, 3 faz 460/230 V 60 Hz, 182TC gövde, TEFC muhafazalı Chemical Processing serisi AC elektrik motorudur.
Baldor CECP3660T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)182TC
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP A,B,C,D
Tehlikeli alan bölümüDivision II
Kurum onaylarıCCSA US · CSA EEV · NEMA_PREMIUM · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı6
Akım @ gerilim7.500 A @ 208.0 V · 6.800 A @ 230.0 V · 3.400 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)88.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Muhafaza modifikasyonuAğır hizmet özellikleri
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.4 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter hizmeti
KVA koduL
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)5400 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 16 AWG
Motor tipi0628M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk16.68 IN
Güç faktörü92
Ürün ailesiKimyasal Proses (DC değil)
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)3500 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT3C
UPC781568461723
Etiket Bilgileri
Katalog noCECP3660T
Spesifikasyon no06H482W036G2
Güç (HP)3 TE
Gerilim (V)230/460
Akım (A)6.8/3.4
Devir (rpm)3500
Gövde boyutu182TC
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiB
Yalıtım sınıfıF
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6206
NEMA nominal verim (%)88.5
Güç faktörü92
Garanti edilen minimum verim (%)86.5
CC no010A
Sıcaklık koduT3C
Sıcaklık kodu160
Etiket noNP3257
Performans
Genel karakteristikler· 460 V, 60 Hz, 3 hp
Faz-faz direnci, 25 °C'de (Ω)4.1 Ω
Anma yükte sıcaklık artışı (°C)32° C
Servis faktörü yükünde sıcaklık artışı (°C)39° C
Yolverme yöntemiDOL
Devrilme torku23.3 lb-ft
Kalkış minimum torku (pull-up)15.2 lb-ft
Kilitli rotor torku16 lb-ft
Kalkış akımı (A)32 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 26 | 64 | 83 | 90 | 93 | 95 | 99 | 93 |
| Verim % | 0 | 81.2 | 87.5 | 89.2 | 89.3 | 88.9 | 88.2 | 89.1 |
| Devir rpm | 3595 | 3577 | 3556 | 3534 | 3509 | 3487 | 3467 | 3500 |
| Hat akımı A | 1.06 | 1.39 | 1.96 | 2.66 | 3.4 | 4.12 | 4.79 | 3.83 |
| Güç W | 220 | 707 | 1299 | 1901 | 2512 | 3134 | 3769 | 2885 |
| Tork lb-ft | 0 | 1.13 | 2.25 | 3.38 | 4.5 | 5.63 | 6.75 | 5.17 |

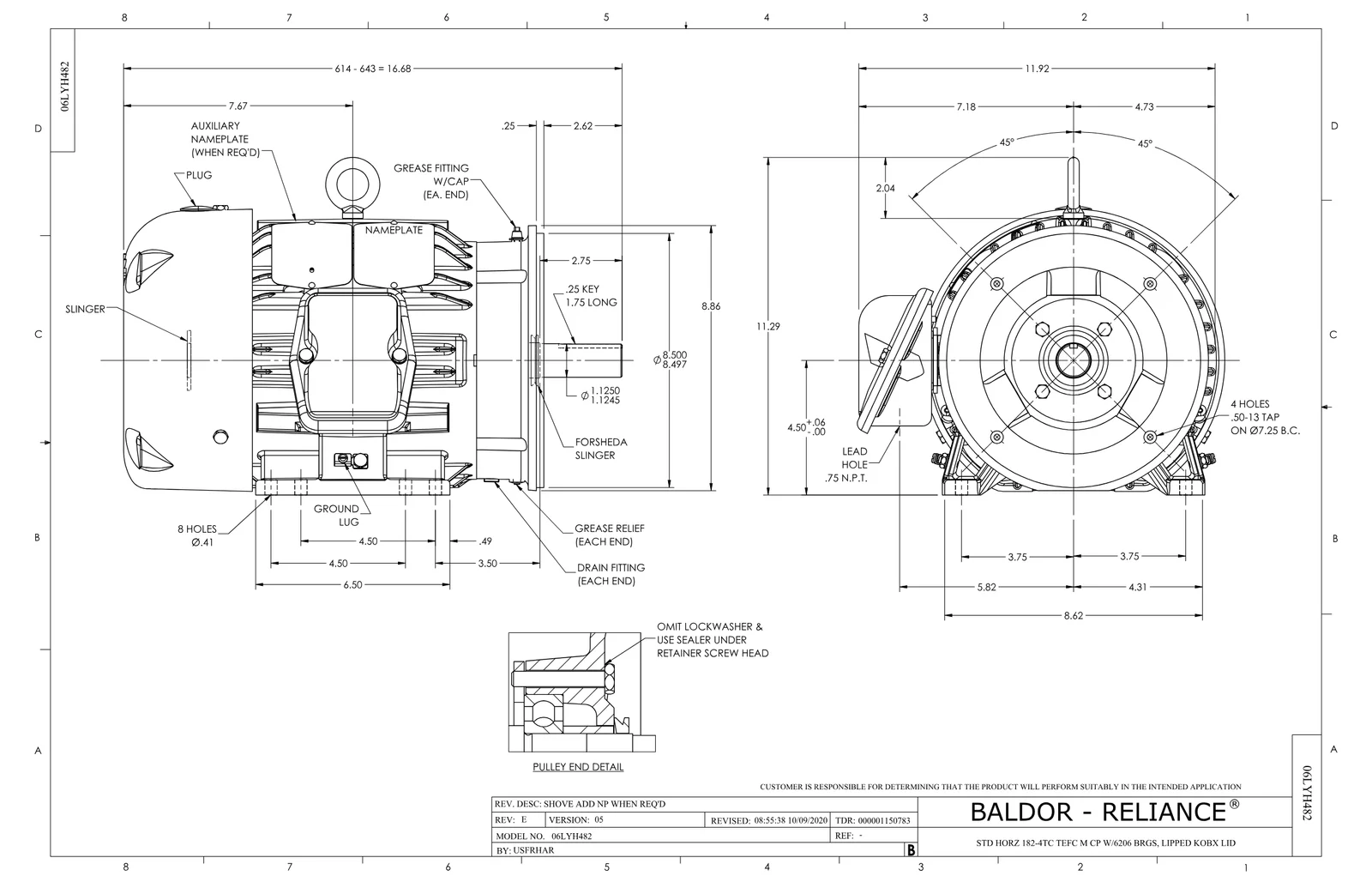

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 4
Baldor CECP3660T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| HW4600B36SP | V-RING SLINGER 1.188 X 1.380 X .24 VITON | 1 adet | 252 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| 36FN3000C01SP | EXFN, PLASTIC, 5.25 OD, .912 ID | 1 adet | 334 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
