Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor CBXMN18242T

Baldor CBXMN18242T; 2 HP @ 60 Hz / 1.5 HP @ 50 Hz, 1760/1470 rpm, 3 faz 230/460 V 60 Hz ve 190/380 V 50 Hz, 182TC gövde, TENV muhafazalı genel amaçlı üç fazlı AC motordur.

BaldorMFR # CBXMN18242TSKU # YLST2UOZMJXQ0LF
Muhafaza tipiTENV
Gövde (frame)182TC
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz · 60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.500 HP @ 50 HZ · 2.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Baldor CBXMN18242T; 2 HP @ 60 Hz / 1.5 HP @ 50 Hz, 1760/1470 rpm, 3 faz 230/460 V 60 Hz ve 190/380 V 50 Hz, 182TC gövde, TENV muhafazalı genel amaçlı üç fazlı AC motordur.

Baldor CBXMN18242T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTENV
Gövde (frame)182TC
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz · 60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.500 HP @ 50 HZ · 2.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans380.0 V @ 50 HZ · 230.0 V @ 60 HZ · 190.0 V @ 50 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP D; CLII GP F,G
Tehlikeli alan bölümüDivision I
Kurum onaylarıCSA EEV · UL
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı6
Akım @ gerilim5.400 A @ 230.0 V · 5.000 A @ 190.0 V · 2.700 A @ 460.0 V · 2.500 A @ 380.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)87.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)2.5 a
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter hizmeti
IP koruma sınıfıYOK
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)2700 rpm
Motor uç bağlantısıSerbest kablo uçları
Motor tipi3630M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk23.24 IN
Güç faktörü79
Ürün ailesiGenel amaçlı
Kasnak yüzey koduC-Face
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.125 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Devir (rpm)1760 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT3C
UPC781568972489

Etiket Bilgileri

CC no010A
Sıcaklık koduT3C
Spesifikasyon no36-0000-0499
İnvertör tipiPWM
Katalog noCBXMN18242T
Sabit güç aralığı başlangıcı60
Sabit güç aralığı bitişi90
Güç (HP)2//1.5
Sabit tork frekansı başlangıcı (Hz)6
Sabit tork frekansı bitişi (Hz)60
Gerilim (V)230/460//190/380
Değişken tork frekansı başlangıç (Hz)6
Değişken tork frekansı bitiş (Hz)60
Akım (A)5.4/2.7//5/2.5
Mıknatıslanma akımı (A)2.9/1.45
Devir (rpm)1760//1470
Maks. devir (rpm)2700
Frekans (Hz)60//50
Faz sayısı3
Yalıtım sınıfıF
Nominal verim (%)87.5
Servis faktörü1.15
NEMA tasarım harfiB
SL HZ1.3
Atalet (WK²)0.28
Gövde boyutu182TC
Çalışma sınıfı40C AMB-CONT
Etiket noNP0887XPSLEV

Performans

Genel karakteristikler· 230 V, 60 Hz, 2 hp

Faz-faz direnci, 25 °C'de (Ω)1.3303 Ω
Anma yükte sıcaklık artışı (°C)50° C
Servis faktörü yükünde sıcaklık artışı (°C)55° C
Yolverme yöntemiDOL
Devrilme torku24.3 lb-ft
Kalkış minimum torku (pull-up)9.24 lb-ft
Kilitli rotor torku17 lb-ft
Kalkış akımı (A)46.2 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %1038586977798278
Verim %077.485.687.287.387.985.987.7
Devir rpm17981792178417771764176017511762
Hat akımı A2.943.243.854.655.5696.617.836.19
Güç W11449689512881712208825581938
Tork lb-ft01.5083.0274.455.9637.3438.8386.79

Dokümanlar ve CAD

Bu ürüne ait 4

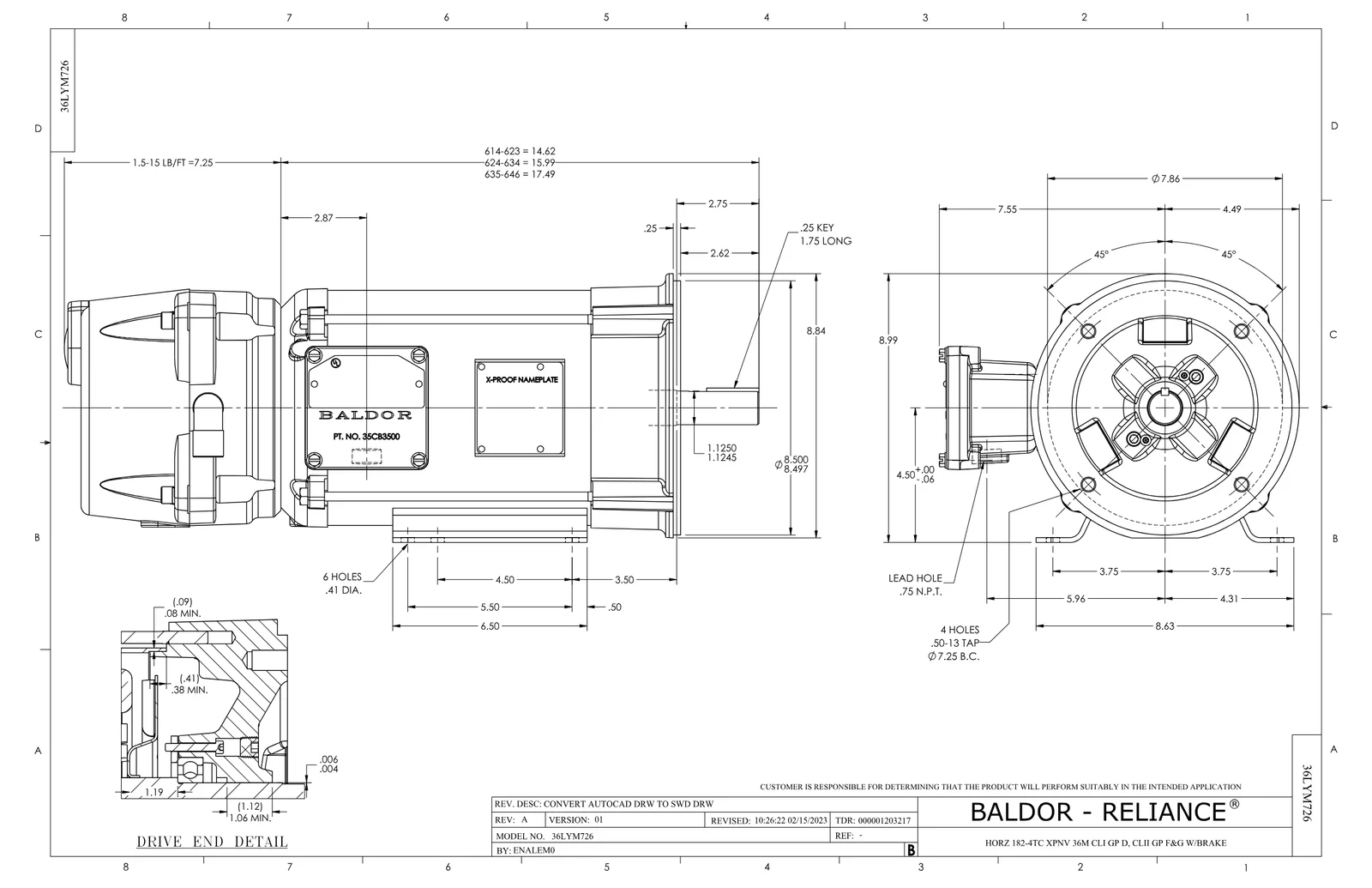

Boyut ÇizimiBoyut ÇizimiPDF·124 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·608 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

Teknik ÇizimTeknik ÇizimPDF·87 KB·English

CAD Dosyaları 9

Yedek Parçalar 4

Baldor CBXMN18242T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
35CB3001A02SPEXPL PROOF CONDUIT BOX, 3/4"PIPE TAP LEA1 adet 100 motor
35CB3500A01SPCONDUIT BOX LID, MACH1 adet 203 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
