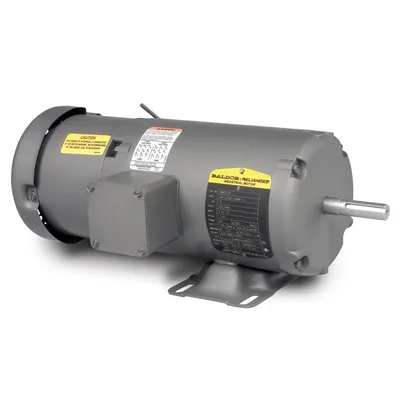

Baldor BM3542
Baldor-Reliance BM3542; 0.75 HP, 1725 rpm, 3 faz 208/230/460 V 60 Hz, 56 gövde, TEFC muhafazalı genel amaçlı AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.750 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance BM3542; 0.75 HP, 1725 rpm, 3 faz 208/230/460 V 60 Hz, 56 gövde, TEFC muhafazalı genel amaçlı AC elektrik motorudur.
Baldor BM3542
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.750 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans208.0 V @ 60 HZ · 230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Fren torku6.0 lb-ft
Akım @ gerilim1.500 A @ 460.0 V · 3.000 A @ 230.0 V · 3.200 A @ 208.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)75.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.5 a
Ön yüz koduFren Montajı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduM
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3420M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk16.45 IN
Güç faktörü64
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.25
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568114926
Etiket Bilgileri
Katalog noBM3542
Spesifikasyon no34-3108R707-C
Güç (HP).75
Gerilim (V)208-230/460
Akım (A)3.2-3/1.5
Devir (rpm)1725
Gövde boyutu56
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.25
Kod harfi (kilitli rotor kVA)M
NEMA tasarım harfiB
Yalıtım sınıfıB
NEMA nominal verim (%)75.5
Güç faktörü64
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1256L
Performans
Genel karakteristikler· 460 V, 60 Hz, 0.75 hp
Faz-faz direnci, 25 °C'de (Ω)21 Ω
Anma yükte sıcaklık artışı (°C)69° C
Servis faktörü yükünde sıcaklık artışı (°C)83° C
Yolverme yöntemiDOL
Devrilme torku9.9 lb-ft
Kalkış minimum torku (pull-up)7.1 lb-ft
Kilitli rotor torku9.2 lb-ft
Kalkış akımı (A)9.8 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 12 | 29 | 44 | 56 | 66 | 73 | 79 | 73 |
| Verim % | 0 | 54.7 | 68.4 | 73.5 | 75.2 | 75.8 | 74.9 | 76.5 |
| Devir rpm | 1798 | 1780 | 1763 | 1745 | 1726 | 1723 | 1700 | 1723 |
| Hat akımı A | 1.08 | 1.09 | 1.15 | 1.26 | 1.4 | 1.58 | 1.79 | 1.58 |
| Güç W | 104 | 254 | 406 | 566 | 740 | 923 | 1121 | 923 |
| Tork lb-ft | 0 | 0.55 | 1.11 | 1.68 | 2.27 | 2.86 | 3.48 | 2.86 |
Dokümanlar ve CAD
Bu ürüne ait 4
Yedek Parçalar 3
Baldor BM3542 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 34EP3102A02SP | FR/PU ENDPLATE, MACH | 1 adet | 112 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LC0005E01 | CONN.DIA./WARNING LABEL (LC0005/LB1119N) | 1 adet | 251 motor |
