Baldor BM3539

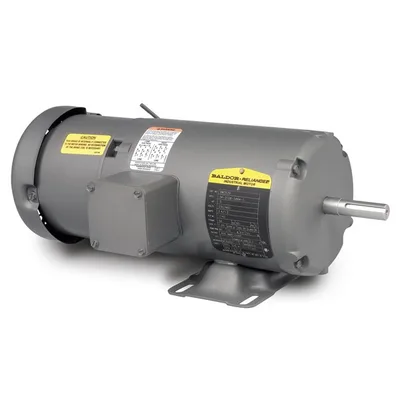

Baldor-Reliance BM3539; 0.5 HP, 1140 rpm, 3 faz 230/460 V 60 Hz, 56 gövde, TEFC muhafazalı genel amaçlı frenli AC motordur.
Muhafaza tipiTEFC
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.500 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance BM3539; 0.5 HP, 1140 rpm, 3 faz 230/460 V 60 Hz, 56 gövde, TEFC muhafazalı genel amaçlı frenli AC motordur.
Baldor BM3539
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Fren torku6.0 lb-ft
Akım @ gerilim1.200 A @ 460.0 V · 2.400 A @ 230.0 V · 2.700 A @ 208.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)72.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.2 a
Ön yüz koduFren Montajı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduJ
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3418M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk16.45 IN
Güç faktörü55
Ürün ailesiGenel amaçlı
Ürün tipiFRENLİ MOTOR
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.25
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1140 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568114919
Etiket Bilgileri
Katalog noBM3539
Spesifikasyon no34-3108-5884-C
Güç (HP).5
Gerilim (V)230/460
Akım (A)2.4/1.2
Devir (rpm)1140
Gövde boyutu56
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.25
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiB
Yalıtım sınıfıB
NEMA nominal verim (%)72
Güç faktörü55
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1256L
Performans
Genel karakteristikler· 460 V, 60 Hz, 0.5 hp
Faz-faz direnci, 25 °C'de (Ω)39.6 Ω
Yolverme yöntemiDOL
Devrilme torku7.7 lb-ft
Kalkış minimum torku (pull-up)6 lb-ft
Kilitli rotor torku6.2 lb-ft
Kalkış akımı (A)5 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 10 | 20 | 34 | 45 | 55 | 62 | 68 | 62 |
| Verim % | 0 | 48 | 63 | 67 | 72 | 72 | 71 | 72 |
| Devir rpm | 1198 | 1185 | 1170 | 1155 | 1140 | 1120 | 1100 | 1120 |
| Hat akımı A | 0.95 | 0.95 | 1 | 1.1 | 1.2 | 1.3 | 1.5 | 1.3 |
| Güç W | 76 | 202 | 303 | 422 | 517 | 635 | 759 | 635 |
| Tork lb-ft | 0 | 0.575 | 1.15 | 1.725 | 2.3 | 2.875 | 3.45 | 2.88 |

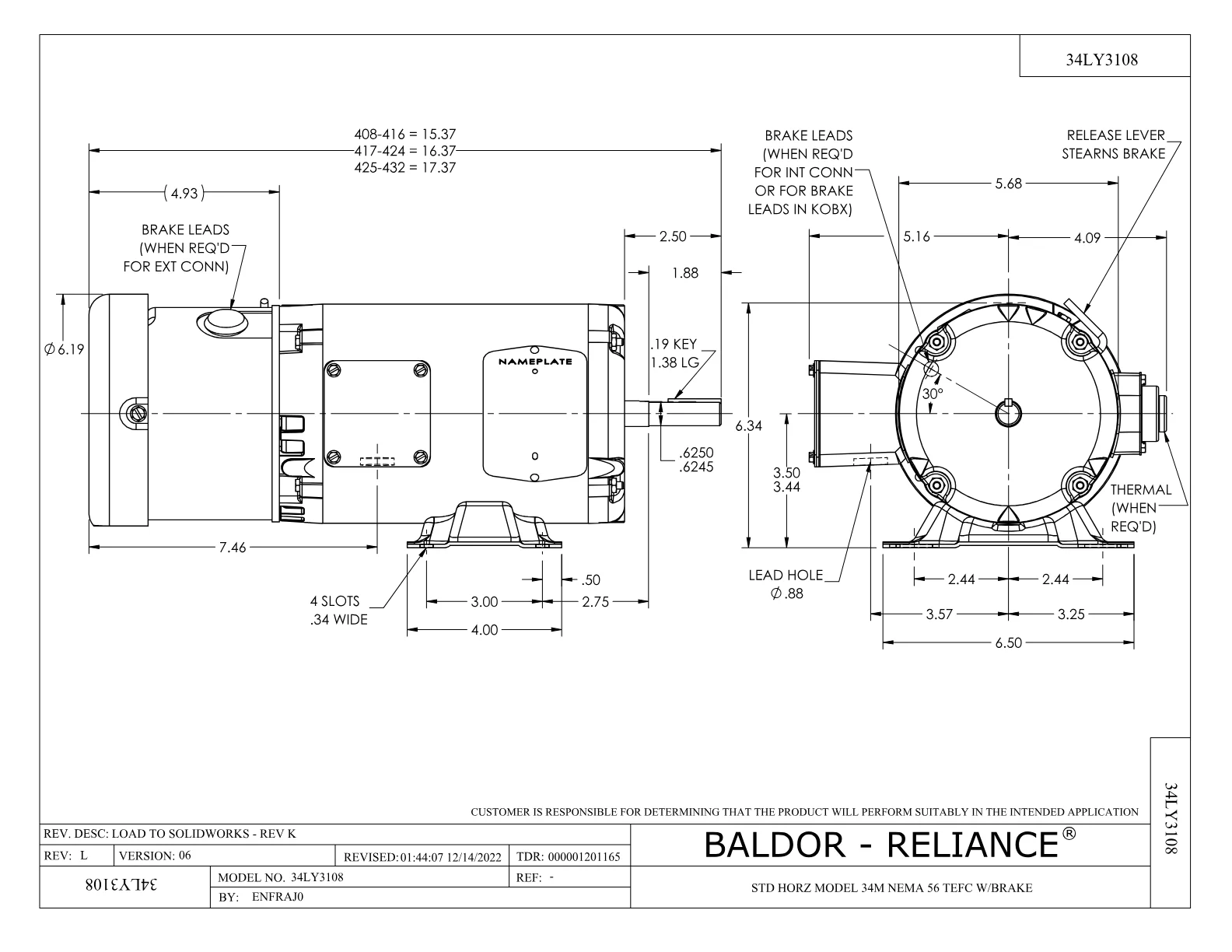

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
Yedek Parçalar 3
Baldor BM3539 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 34EP3102A02SP | FR/PU ENDPLATE, MACH | 1 adet | 112 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LC0005E01 | CONN.DIA./WARNING LABEL (LC0005/LB1119N) | 1 adet | 251 motor |
