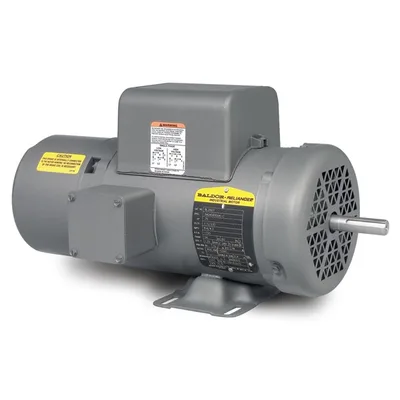

Baldor BL3507

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor BL3507

General Purpose Brake Motor - 3/4 hp, 1800 rpm, 1 ph, 115/230 V, 56 Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1725 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # BL3507SKU # YLSC5NXZLFXFHU2
Muhafaza tipiTEFC
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış.750 HP @ 60 HZ
Faz1
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

General Purpose Brake Motor - 3/4 hp, 1800 rpm, 1 ph, 115/230 V, 56 Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1725 rpm Base, Foot Mount, Continuous Duty

Baldor BL3507

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış.750 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Fren torku6.0 lb-ft
Akım @ gerilim4.200 A @ 230.0 V · 5.400 A @ 208.0 V · 8.400 A @ 115.0 V
Tasarım koduN
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)72.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)4.2 a
Ön yüz koduFren Montajı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduJ
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 18 AWG
Motor tipi3428LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk16.71 IN
Güç faktörü78
Ürün ailesiGenel amaçlı
Ürün tipiFRENLİ MOTOR
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.25
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568114865
Motor CategoryShort Series Brake Motor
Motor Supply Voltage115/230 V
Base RPM1725 rpm
Warranty2 Year Warranty
Type Of BearingBall
Harmonization Code8501.40.4040
Weight42 lbs
ApplicationsMachine tools, conveyors, door operators, speed reducers, any application requiring quick stops and positive hold.
Additional DetailsSpring-set brake. Power off operation manual release. Resets automatically. Brakes internally connected to motor on 215T and smaller.
Mounting TypeFoot

Etiket Bilgileri

Katalog noBL3507
Spesifikasyon no34G458Y094-C
Güç (HP).75
Gerilim (V)115/230
Akım (A)8.4/4.2
Devir (rpm)1725
Gövde boyutu56
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.25
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiN
Yalıtım sınıfıF
NEMA nominal verim (%)72
Güç faktörü78
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1256L

Performans

Genel karakteristikler· 230 V, 60 Hz, 0.75 hp

Faz-faz direnci, 25 °C'de (Ω)3.22 Ω / 1.76 Ohms B Ph
Anma yükte sıcaklık artışı (°C)71° C
Servis faktörü yükünde sıcaklık artışı (°C)89° C
Yolverme yöntemiDOL
Devrilme torku5.7 lb-ft
Kalkış minimum torku (pull-up)5 lb-ft
Kilitli rotor torku6.9 lb-ft
Kalkış akımı (A)24.7 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %2243577078828682
Verim %050.266.171.172.37268.672
Devir rpm17971780176617491729170716751707
Hat akımı A2.82.93.23.74.35.16.25.1
Güç W14228342759076494711710
Tork lb-ft00.56251.1251.68752.252.81253.3750

Dokümanlar ve CAD

Bu ürüne ait 5

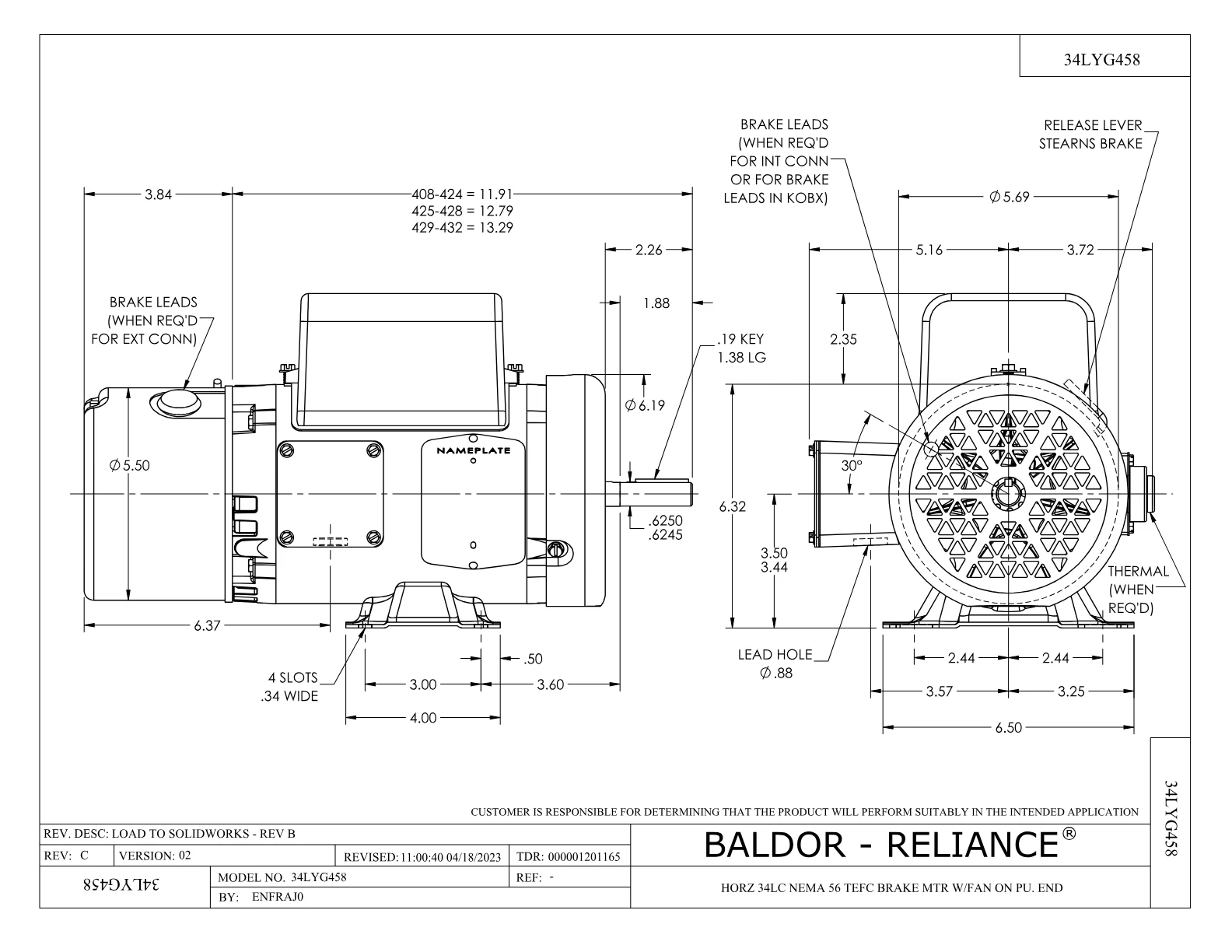

Boyut ÇizimiBoyut ÇizimiPDF·108 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·40 KB·English
2D Çizim2D Çizim (PDF Dimension Sheet)PDF·45 KB
Teknik DatasheetTeknik DatasheetPDF·594 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

Teknik ÇizimTeknik ÇizimPDF·87 KB·English

CAD Dosyaları 2

Yedek Parçalar 6

Baldor BL3507 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
OC3020F12SPCAPACITORS 20 MFD 370 VAC1 adet 38 motor
EC1270A02SPELEC CAP, 270-324 MFD, 125V, 1.48D X 3.1 adet 65 motor
34EP3102A01SPFR ENDPLATE, MACH1 adet 179 motor
34FN3002A01SPEXTERNAL FAN, PLASTIC, .637/.639 HUB W/1 adet 410 motor
34FH4002A03SPIEC FH NO GREASER W/.88 DIA SHAFT HOLE,1 adet 30 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
