Baldor ANFL3514M
Farm Duty - Auger Drive Motor - 1-1/2 hp, 1800 rpm, 1 ph, 115/230 V, 56YZ Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1725 rpm Base, Flange / Footless Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)56YZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış1.500 HP @ 60 HZ
Faz1
Ürün Hakkında
Farm Duty - Auger Drive Motor - 1-1/2 hp, 1800 rpm, 1 ph, 115/230 V, 56YZ Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1725 rpm Base, Flange / Footless Mount, Continuous Duty
Baldor ANFL3514M
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)56YZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış1.500 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim18.000 A @ 115.0 V · 9.000 A @ 208.0 V · 9.000 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)75.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)9.0 a
Ön yüz koduStandart
Ön mil göstergesiÇoklu düzlük
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduJ
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti4 @ 16 AWG, A&J
Motor tipi3532LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk14.43 IN
Güç faktörü73
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduDiğer
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.00
Mil çapı0.625 IN
Mil çıkıntısı konumuÇift Mil
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Manuel termik aşırı yük koruması
Sargı termik koruma 1 konumuKO
Sargı termik koruma 2Yok
UPC781568122075
Motor CategoryAuger Drive Motor
Motor Supply Voltage115/230 V
Base RPM1725 rpm
Harmonization Code8501.40.6040
Weight48 lbs
ApplicationsPoultry feed auger drive systems.
Additional DetailsMechanical protection of centrifugal switch to prevent damage to motor in case of overspeed. Manual reset thermal protection mounted in oversize conduit box. Farm Duty epoxy paint and thermal cover protect motor from harsh environments. Extended shaft (fan end) with wrench flats for manual jogging of auger. NEMA 56N flange connects to the drive/gear box assembly. Gear reducer is assembled to motor. High efficiency design. Moisture resistant 200°C copper windings. Stator and steel frame dipped and baked in 100% solid polyester nonhygroscopic varnish. Heavy duty Type 1 capacitor.
Mounting TypeFlange / Footless
Etiket Bilgileri
Katalog noANFL3514M
Spesifikasyon no35R216Z997
Güç (HP)1.5
Gerilim (V)115/230
Akım (A)13/6.5
Devir (rpm)1750
Gövde boyutu56YZ
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)80
Güç faktörü95
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1280L
Performans
Genel karakteristikler· 115 V, 60 Hz, 1.5 hp
Faz-faz direnci, 25 °C'de (Ω)2.1749 Ω / 1.8972 Ohms B Ph
Anma yükte sıcaklık artışı (°C)64° C
Yolverme yöntemiDOL
Devrilme torku11.5 lb-ft
Kalkış minimum torku (pull-up)9.24 lb-ft
Kilitli rotor torku11.6 lb-ft
Kalkış akımı (A)93.9 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 45 | 78 | 89 | 93 | 95 | 95 | 95 | 0 |
| Verim % | 0 | 64.7 | 76.4 | 80.1 | 80.5 | 79.1 | 75.6 | 0 |
| Devir rpm | 1797.3 | 1788.1 | 1776.5 | 1764.6 | 1750.3 | 1735.8 | 1712.2 | 0 |
| Hat akımı A | 3.64 | 4.97 | 7.32 | 9.99 | 13 | 16.1 | 20.2 | 0 |
| Güç W | 190 | 448 | 750 | 1071 | 1420 | 1777 | 2203 | 0 |
| Tork lb-ft | 0 | 1.142 | 2.274 | 3.424 | 4.597 | 5.707 | 6.853 | 0 |

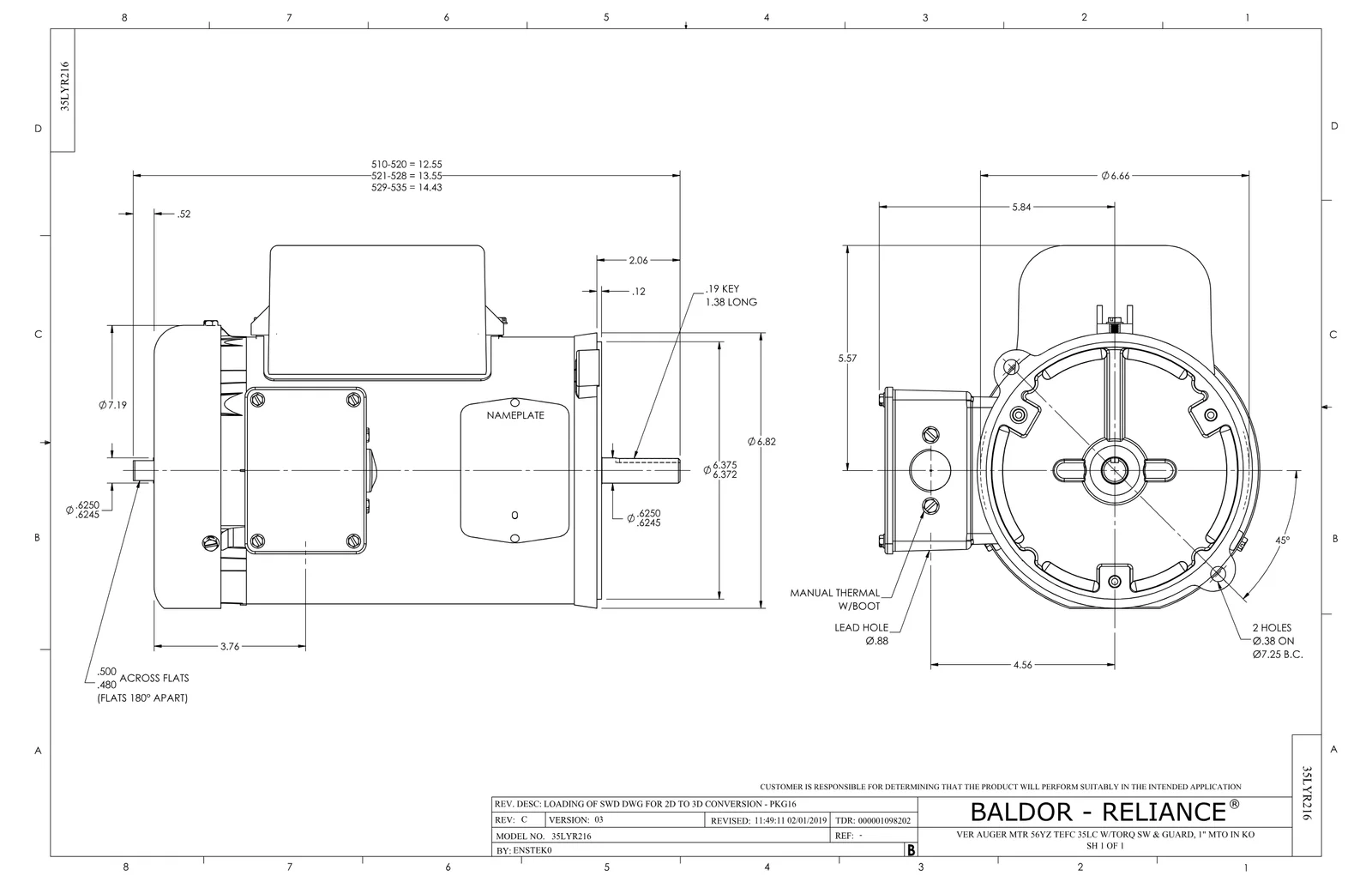

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 7
Baldor ANFL3514M motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3050F09SP | CAPACITOR 50 MFD 370 VAC | 1 adet | 69 motor |
| EC1540A06SP | ELEC CAP, 540-648 MFD, 125V, 2.06D X 4. | 1 adet | 53 motor |
| 36GS1000SP | GASKET-CONDUIT BOX, .06 THICK #SV-330 LE | 1 adet | 831 motor |
| RM1014A01SP | BUTYL RUB.THRM COV. (MENA) | 1 adet | 37 motor |
| 35FN3002A05SP | EXFN, PLASTIC, 6.376 OD, .638 ID | 1 adet | 436 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
Aksesuarlar 2
Baldor ANFL3514M motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 35-8762 | C FACE KIT | 80 motor |
| 35EP1506A01SP | D-FLANGE KIT | 82 motor |
