Baldor ANFL3510M
Farm Duty - Auger Drive Motor - 1 hp, 1800 rpm, 1 ph, 115/230 V, 56YZ Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1725 rpm Base, Flange / Footless Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)56YZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış1.000 HP @ 60 HZ
Ürün Hakkında
Farm Duty - Auger Drive Motor - 1 hp, 1800 rpm, 1 ph, 115/230 V, 56YZ Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1725 rpm Base, Flange / Footless Mount, Continuous Duty
Baldor ANFL3510M
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)56YZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış1.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim12.600 A @ 115.0 V · 6.300 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)68.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)6.3 a
Ön yüz koduStandart
Ön mil göstergesiÇoklu düzlük
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti4 @ 16 AWG, A&J
Motor tipi3524L
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk13.55 IN
Güç faktörü74
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduDiğer
Kasnak mili göstergesiKama ve düzlük
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı0.625 IN
Mil çıkıntısı konumuÇift Mil
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1740 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Manuel termik aşırı yük koruması
Sargı termik koruma 1 konumuKO
Sargı termik koruma 2Yok
UPC781568122068
Motor CategoryAuger Drive Motor
Motor Supply Voltage115/230 V
Base RPM1725 rpm
Warranty2 Year Warranty
Type Of BearingBall
Harmonization Code8501.40.6040
Weight40 lbs
ApplicationsPoultry feed auger drive systems.
Additional DetailsMechanical protection of centrifugal switch to prevent damage to motor in case of overspeed. Manual reset thermal protection mounted in oversize conduit box. Farm Duty epoxy paint and thermal cover protect motor from harsh environments. Extended shaft (fan end) with wrench flats for manual jogging of auger. NEMA 56N flange connects to the drive/gear box assembly. Gear reducer is assembled to motor. High efficiency design. Moisture resistant 200°C copper windings. Stator and steel frame dipped and baked in 100% solid polyester nonhygroscopic varnish. Heavy duty Type 1 capacitor.
Mounting TypeFlange / Footless
Etiket Bilgileri
Katalog noANFL3510M
Spesifikasyon no35Q142G385
Güç (HP)1
Gerilim (V)115/230
Akım (A)12.6/6.3
Devir (rpm)1740
Gövde boyutu56YZ
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)68
Güç faktörü74
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1280L
Performans
Genel karakteristikler· 230 V, 60 Hz, 1 hp
Faz-faz direnci, 25 °C'de (Ω)2.9123 Ω / 2.3517 Ohms B Ph
Anma yükte sıcaklık artışı (°C)76° C
Servis faktörü yükünde sıcaklık artışı (°C)91° C
Yolverme yöntemiDOL
Devrilme torku8.54 lb-ft
Kalkış minimum torku (pull-up)5.27 lb-ft
Kilitli rotor torku8.18 lb-ft
Kalkış akımı (A)39.3 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 18 | 38 | 53 | 66 | 74 | 80 | 84 | 78 |
| Verim % | 0 | 50.9 | 64 | 68.9 | 69.6 | 67.9 | 64.4 | 68.6 |
| Devir rpm | 1796 | 1783.6 | 1771.8 | 1757.4 | 1741.9 | 1721.6 | 1695.1 | 1730 |
| Hat akımı A | 4.41 | 4.44 | 4.81 | 5.47 | 6.29 | 7.41 | 8.78 | 6.96 |
| Güç W | 185 | 387 | 588 | 829 | 1073 | 1368 | 1696 | 1250 |
| Tork lb-ft | 0 | 0.7783 | 1.495 | 2.288 | 3.019 | 3.8 | 4.538 | 3.49 |

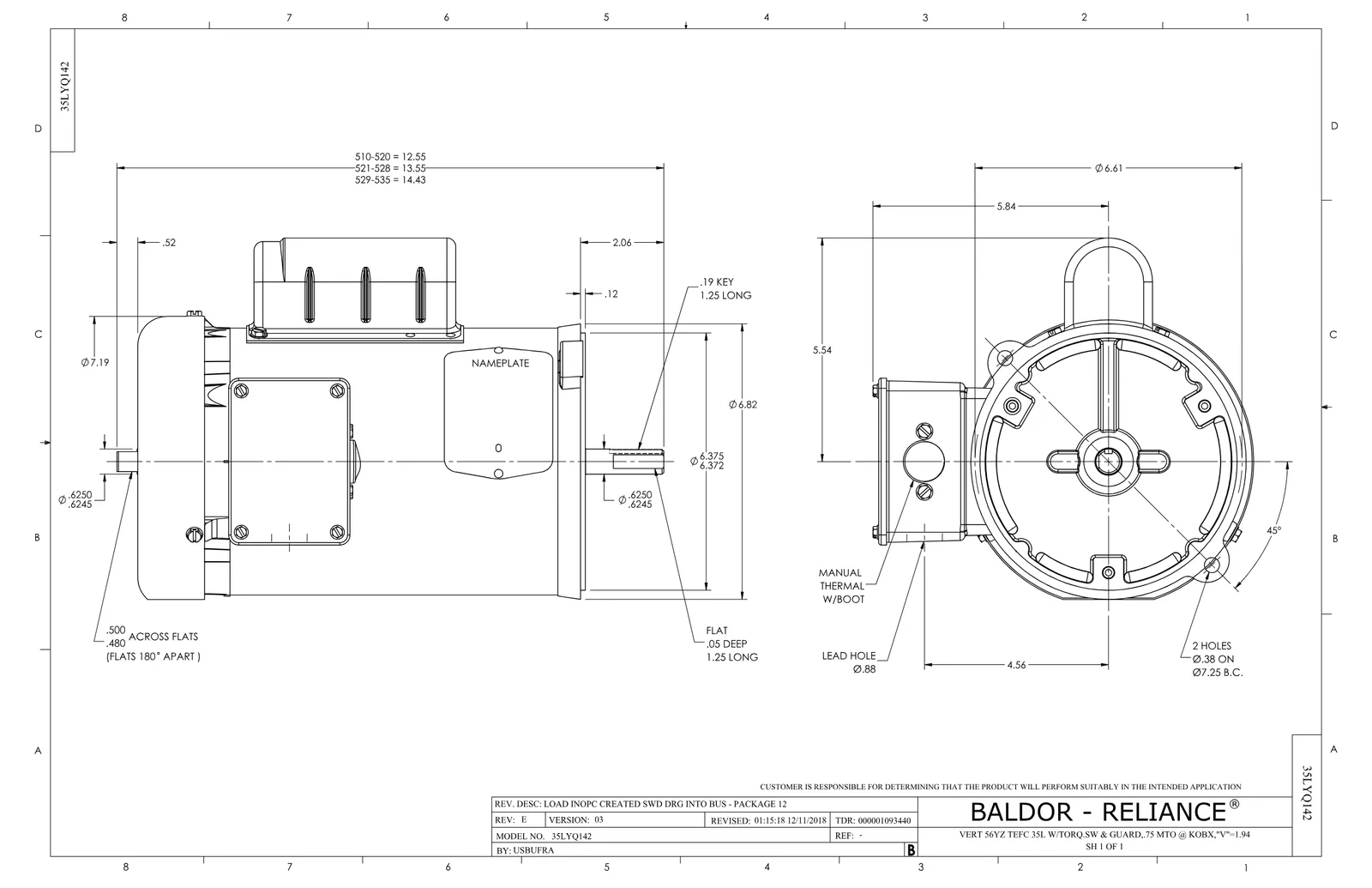

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 6
Baldor ANFL3510M motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 36GS1000SP | GASKET-CONDUIT BOX, .06 THICK #SV-330 LE | 1 adet | 831 motor |
| RM1014A01SP | BUTYL RUB.THRM COV. (MENA) | 1 adet | 37 motor |
| 35CB4802A02SP | CAPACITOR COVER, STAMPED X | 1 adet | 103 motor |
| 35FN3002A05SP | EXFN, PLASTIC, 6.376 OD, .638 ID | 1 adet | 436 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
