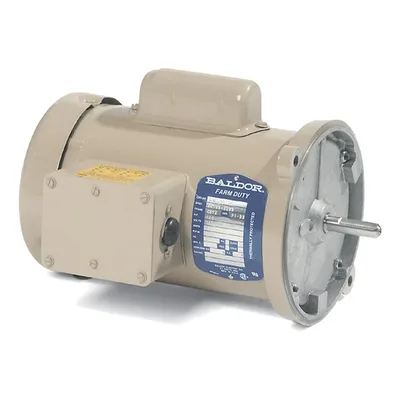

Baldor ANFL3507M

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor ANFL3507M

Farm Duty - Auger Drive Motor - 3/4 hp, 1800 rpm, 1 ph, 115/230 V, 48YZ Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1725 rpm Base, Flange / Footless Mount, Continuous Duty

BaldorMFR # ANFL3507MSKU # YLS5TKPTOHM9C9L
Muhafaza tipiTEFC
Gövde (frame)48YZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış.750 HP @ 60 HZ
Faz1
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Farm Duty - Auger Drive Motor - 3/4 hp, 1800 rpm, 1 ph, 115/230 V, 48YZ Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1725 rpm Base, Flange / Footless Mount, Continuous Duty

Baldor ANFL3507M

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)48YZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış.750 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 115.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim8.200 A @ 115.0 V · 5.400 A @ 208.0 V · 4.100 A @ 230.0 V
Tasarım koduN
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)74.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)4.1 a
Ön yüz koduStandart
Ön mil göstergesiÇoklu düzlük
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduJ
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 18 AWG
Motor tipi3428LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk13.32 IN
Güç faktörü80
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduDiğer
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.25
Mil çapı0.500 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Manuel termik aşırı yük koruması
Sargı termik koruma 1 konumuKO
Sargı termik koruma 2Yok
UPC781568122051
Motor CategoryAuger Drive Motor
Motor Supply Voltage115/230 V
Base RPM1725 rpm
Warranty2 Year Warranty
Type Of BearingBall
Harmonization Code8501.40.4040
Weight35 lbs
ApplicationsPoultry feed auger drive systems.
Additional DetailsMechanical protection of centrifugal switch to prevent damage to motor in case of overspeed. Manual reset thermal protection mounted in oversize conduit box. Farm Duty epoxy paint and thermal cover protect motor from harsh environments. Extended shaft (fan end) with wrench flats for manual jogging of auger. NEMA 56N flange connects to the drive/gear box assembly. Gear reducer is assembled to motor. High efficiency design. Moisture resistant 200°C copper windings. Stator and steel frame dipped and baked in 100% solid polyester nonhygroscopic varnish. Heavy duty Type 1 capacitor.
Mounting TypeFlange / Footless

Etiket Bilgileri

Katalog noANFL3507M
Spesifikasyon no34M899X030G1
Güç (HP).75
Gerilim (V)115/230
Akım (A)8.2/4.1
Devir (rpm)1725
Gövde boyutu48YZ
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.25
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiN
Yalıtım sınıfıB
NEMA nominal verim (%)74
Güç faktörü80
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1280L

Performans

Genel karakteristikler· 230 V, 60 Hz, 0.75 hp

Faz-faz direnci, 25 °C'de (Ω)3.11 Ω / 1.73 Ohms B Ph
Anma yükte sıcaklık artışı (°C)62° C
Servis faktörü yükünde sıcaklık artışı (°C)81° C
Yolverme yöntemiDOL
Devrilme torku5.7 lb-ft
Kalkış minimum torku (pull-up)4.7 lb-ft
Kilitli rotor torku7.5 lb-ft
Kalkış akımı (A)31 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %234361728085870
Verim %053.667.77373.993.271.40
Devir rpm17981784177017551739171716940
Hat akımı A2.72.733.54.14.95.84.9
Güç W14326641857675273611370
Tork lb-ft00.56251.1251.68752.252.81253.3750

Dokümanlar ve CAD

Bu ürüne ait 4

Boyut ÇizimiBoyut ÇizimiPDF·95 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·39 KB·English
Teknik DatasheetTeknik DatasheetPDF·580 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Yedek Parçalar 8

Baldor ANFL3507M motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
OC3020F12SPCAPACITORS 20 MFD 370 VAC1 adet 38 motor
EC1270A02SPELEC CAP, 270-324 MFD, 125V, 1.48D X 3.1 adet 65 motor
RM1014A01SPBUTYL RUB.THRM COV. (MENA)1 adet 37 motor
34FN3002A01SPEXTERNAL FAN, PLASTIC, .637/.639 HUB W/1 adet 410 motor
34FH4002A03SPIEC FH NO GREASER W/.88 DIA SHAFT HOLE,1 adet 30 motor
37GS1001SPGASKET, CONDUIT BOX LID, .06 THICK LEXID1 adet 329 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
