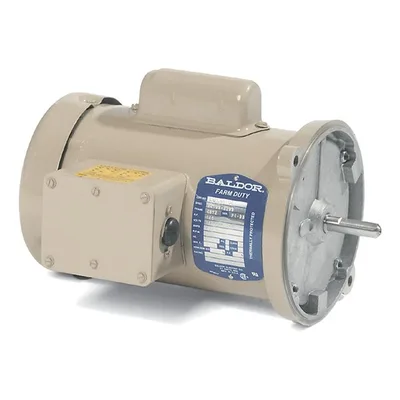

Baldor ANFL3501M
Baldor-Reliance ANFL3501M; 0.33 HP, 1725 rpm, 1 faz 115/230 V 60 Hz, 48YZ gövde, TEFC muhafazalı tarım tipi (farm duty) genel amaçlı AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)48YZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış.330 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance ANFL3501M; 0.33 HP, 1725 rpm, 1 faz 115/230 V 60 Hz, 48YZ gövde, TEFC muhafazalı tarım tipi (farm duty) genel amaçlı AC elektrik motorudur.
Baldor ANFL3501M
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)48YZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış.330 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim3.000 A @ 230.0 V · 3.600 A @ 208.0 V · 6.000 A @ 115.0 V
Tasarım koduN
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)60.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.0 a
Ön yüz koduStandart
Ön mil göstergesiÇoklu düzlük
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti7 @ 18 AWG
Motor tipi3414L
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk12.44 IN
Güç faktörü60
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduDiğer
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.35
Mil çapı0.500 IN
Mil çıkıntısı konumuÇift Mil
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Manuel termik aşırı yük koruması
Sargı termik koruma 1 konumuSK
Sargı termik koruma 2Yok
UPC781568122037
Etiket Bilgileri
Katalog noANFL3501M
Spesifikasyon no34H317-5598
Güç (HP).33
Gerilim (V)115/230
Akım (A)6/3
Devir (rpm)1725
Gövde boyutu48YZ
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.35
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiN
Yalıtım sınıfıB
NEMA nominal verim (%)60
Güç faktörü60
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1257L
Performans
Genel karakteristikler· 230 V, 60 Hz, 0.33 hp
Faz-faz direnci, 25 °C'de (Ω)6.32 Ω / 4.93 Ohms B Ph
Anma yükte sıcaklık artışı (°C)59° C
Servis faktörü yükünde sıcaklık artışı (°C)73° C
Yolverme yöntemiDOL
Devrilme torku2.95 lb-ft
Kalkış minimum torku (pull-up)2.55 lb-ft
Kilitli rotor torku3.6 lb-ft
Kalkış akımı (A)13 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 22 | 31 | 41 | 52 | 60 | 67 | 73 | 71 |
| Verim % | 0 | 33 | 41 | 52 | 60 | 61.5 | 61.5 | 61.5 |
| Devir rpm | 1795 | 1780 | 1760 | 1745 | 1725 | 1705 | 1680 | 1690 |
| Hat akımı A | 2.6 | 2.6 | 2.7 | 2.8 | 3 | 3.3 | 3.7 | 3.4 |
| Güç W | 132 | 192 | 305 | 357 | 408 | 492 | 582 | 0 |
| Tork lb-ft | 0 | 0.25 | 0.5 | 0.75 | 1 | 1.25 | 1.5 | 0 |

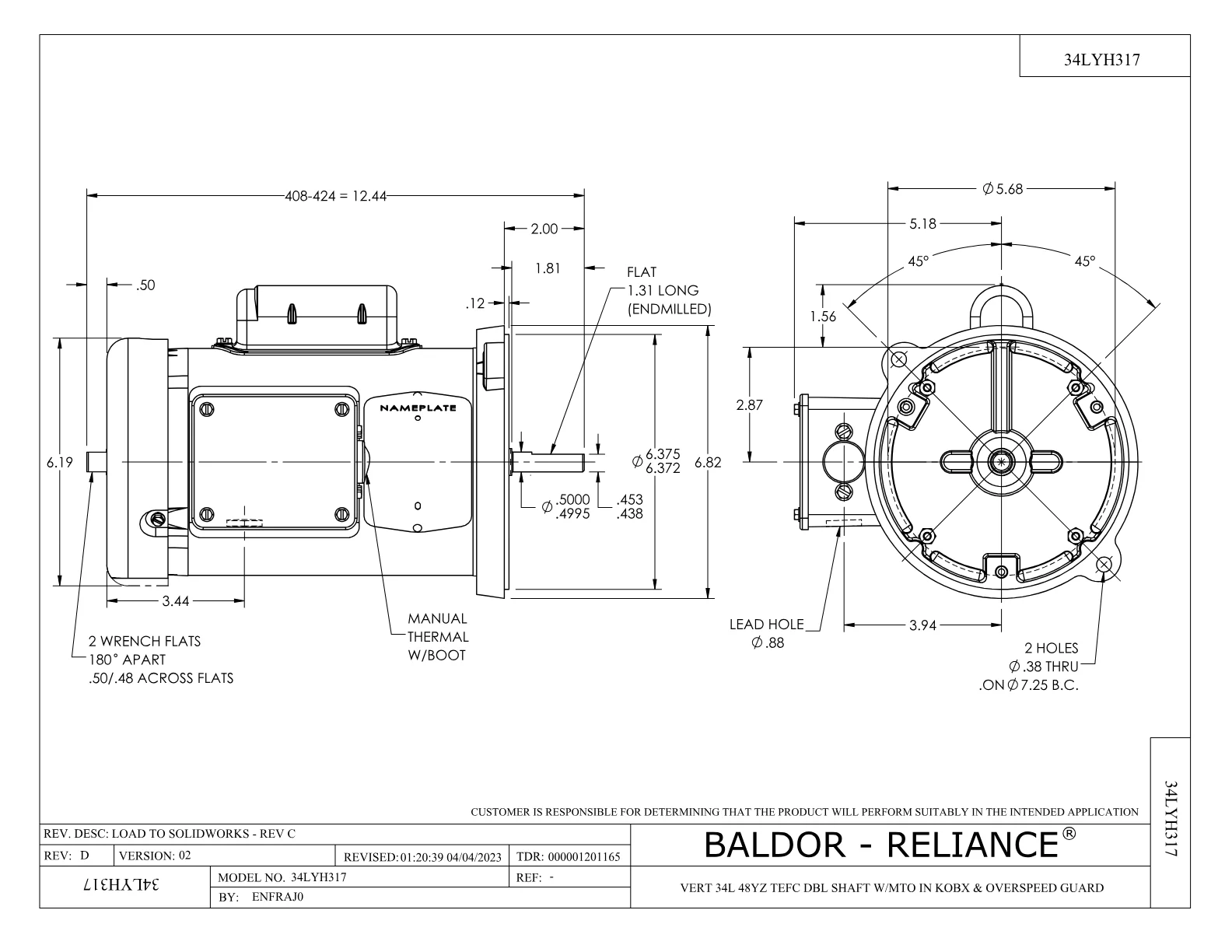

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 9
Baldor ANFL3501M motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| TPMRG57BASP | THERMAL 1PH 0.75 MAN 105C | 1 adet | 1 motor |
| EC1189A02SP | 61B2D120189NNBA ELEC CAP, 189-227MFD, 12 | 1 adet | 37 motor |
| RM1014A01SP | BUTYL RUB.THRM COV. (MENA) | 1 adet | 37 motor |
| 34CB4800SP | CAPACITOR COVER, STAMPED PRIMED | 1 adet | 79 motor |
| 34FN3002A01SP | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 410 motor |
| 34FH4002A03SP | IEC FH NO GREASER W/.88 DIA SHAFT HOLE, | 1 adet | 30 motor |
| 37GS1001SP | GASKET, CONDUIT BOX LID, .06 THICK LEXID | 1 adet | 329 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
