Baldor AFM3532
Farm Duty - Aeration Fan Motor - 3 hp, 3600 rpm, 3 ph, 208-230/460 V, 145T Frame, TEAO (Totally Enclosed Air Over) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty
Muhafaza tipiTEAO
Gövde (frame)145T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Ürün Hakkında
Farm Duty - Aeration Fan Motor - 3 hp, 3600 rpm, 3 ph, 208-230/460 V, 145T Frame, TEAO (Totally Enclosed Air Over) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty
Baldor AFM3532
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEAO
Gövde (frame)145T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans208.0 V @ 60 HZ · 230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıUR · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim3.800 A @ 460.0 V · 7.600 A @ 230.0 V · 8.100 A @ 208.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)82.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.8 a
Ön yüz koduKlemens paneli
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKlemens paneli veya kablo çıkış deliği
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3528M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk12.74 IN
Güç faktörü89
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
Servis faktörü1.00
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568121382
Motor CategoryAeration Fan Motor
Motor Supply Voltage208-230/460 V
Base RPM3450 rpm
Warranty2 Year Warranty
Type Of BearingBall
Harmonization Code8501.52.4000
Weight49 lbs
ApplicationsAeration fans for farm grain storage, exhaust fans, air handling systems, etc.
Additional DetailsLubrication fittings on NEMA T frames for easy on-site maintenance, ball bearings, corrosion protected with epoxy finish. Normally-closed thermostats on three phase motors.
Mounting TypeFoot
Etiket Bilgileri
Katalog noAFM3532
Spesifikasyon no35T908T123G1
Güç (HP)3
Gerilim (V)208-230/460
Akım (A)8.1-7.6/3.8
Devir (rpm)3450
Gövde boyutu145T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiB
Yalıtım sınıfıB
NEMA nominal verim (%)82.5
Güç faktörü89
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiTEAO
Etiket noNP1279L
Performans
Genel karakteristikler· 460 V, 60 Hz, 3 hp
Faz-faz direnci, 25 °C'de (Ω)5.1 Ω
Anma yükte sıcaklık artışı (°C)68° C
Yolverme yöntemiDOL
Devrilme torku19.7 lb-ft
Kalkış minimum torku (pull-up)13.1 lb-ft
Kilitli rotor torku17.5 lb-ft
Kalkış akımı (A)32.9 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 16 | 55 | 74 | 83 | 87 | 88 | 88 | 0 |
| Verim % | 0 | 76 | 83 | 84.3 | 84 | 82.7 | 80.6 | 0 |
| Devir rpm | 3599 | 3559 | 3525 | 3490 | 3452 | 3409 | 3358 | 0 |
| Hat akımı A | 1.4 | 1.7 | 2.3 | 3 | 3.8 | 4.7 | 5.7 | 0 |
| Güç W | 178 | 765 | 1387 | 2029 | 2685 | 3367 | 4083 | 0 |
| Tork lb-ft | 0 | 1.15 | 2.3 | 3.45 | 4.6 | 5.75 | 6.9 | 0 |

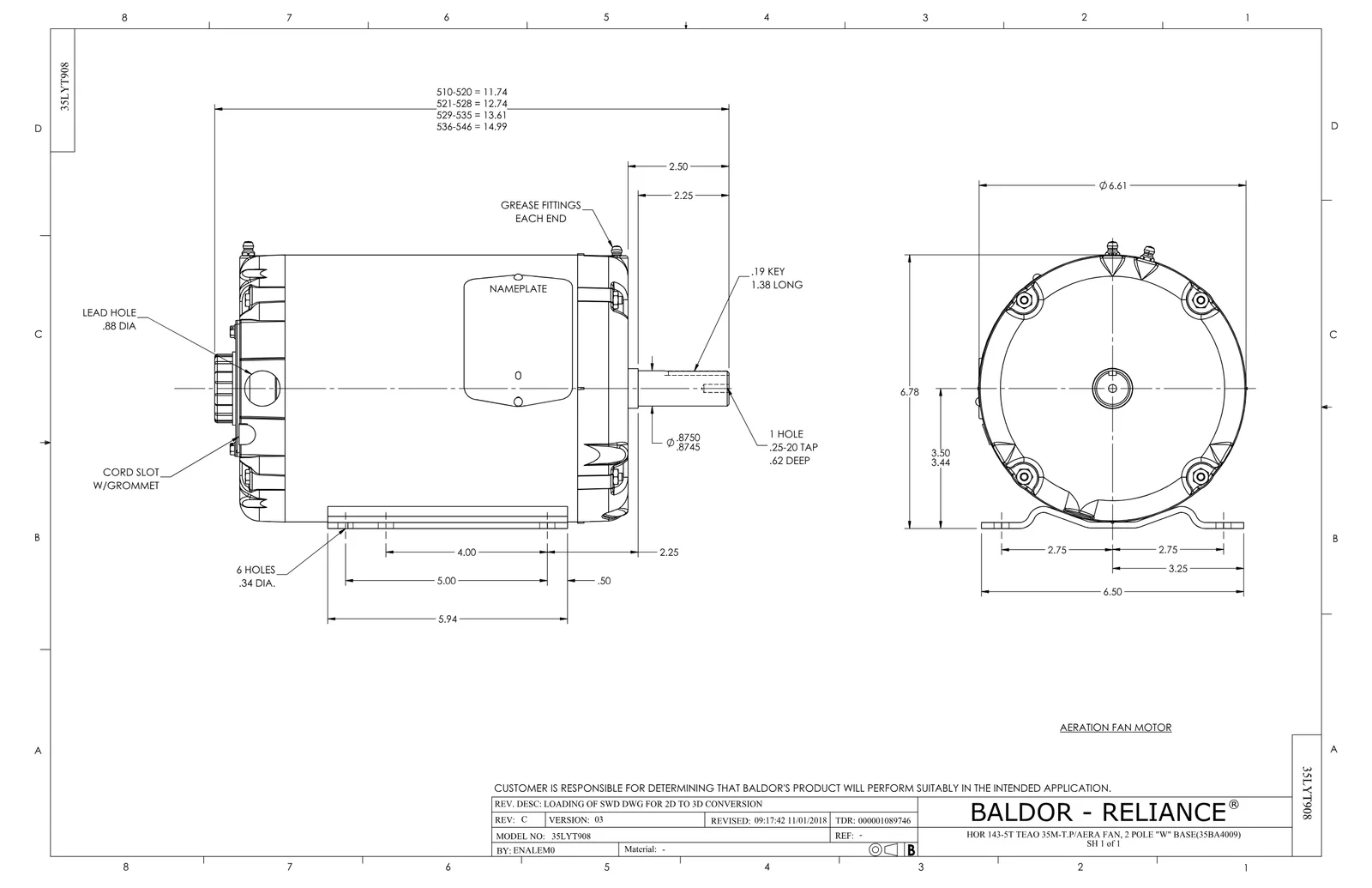

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 1
Baldor AFM3532 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
