Baldor AFM3528

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

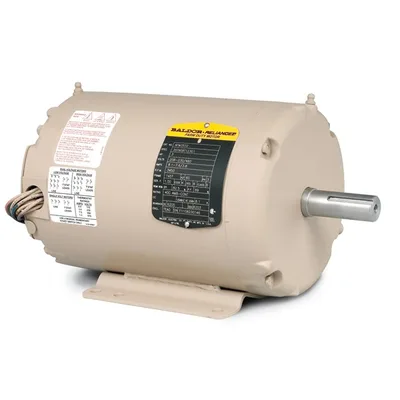

Baldor AFM3528

Farm Duty - Aeration Fan Motor - 3/4 hp, 3600 rpm, 3 ph, 230/460 V, 56Z Frame, TEAO (Totally Enclosed Air Over) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # AFM3528SKU # YLSTW0N8JWK55YB
Muhafaza tipiTEAO
Gövde (frame)56Z
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.750 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Farm Duty - Aeration Fan Motor - 3/4 hp, 3600 rpm, 3 ph, 230/460 V, 56Z Frame, TEAO (Totally Enclosed Air Over) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty

Baldor AFM3528

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEAO
Gövde (frame)56Z
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.750 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCSA · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim2.600 A @ 230.0 V · 3.100 A @ 208.0 V · 1.300 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)74.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.3 a
Ön yüz koduKlemens paneli
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKablo deliği
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3413M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk10.97 IN
Güç faktörü73
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
Servis faktörü1.25
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568121344
Motor CategoryAeration Fan Motor
Motor Supply Voltage230/460 V
Base RPM3450 rpm
Warranty2 Year Warranty
Type Of BearingBall
Harmonization Code8501.51.4040
Weight21 lbs
ApplicationsAeration fans for farm grain storage, exhaust fans, air handling systems, etc.
Additional DetailsLubrication fittings on NEMA T frames for easy on-site maintenance, ball bearings, corrosion protected with epoxy finish. Normally-closed thermostats on three phase motors.
Mounting TypeFoot

Etiket Bilgileri

Katalog noAFM3528
Spesifikasyon no34K62-255
Güç (HP).75
Gerilim (V)230/460
Akım (A)2.6/1.3
Devir (rpm)3450
Gövde boyutu56Z
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.25
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiB
Yalıtım sınıfıB
NEMA nominal verim (%)74
Güç faktörü73
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEAO
Etiket noNP1279L

Performans

Genel karakteristikler· 460 V, 60 Hz, 0.75 hp

Faz-faz direnci, 25 °C'de (Ω)24.6 Ω
Anma yükte sıcaklık artışı (°C)64° C
Servis faktörü yükünde sıcaklık artışı (°C)84° C
Yolverme yöntemiDOL
Devrilme torku4.8 lb-ft
Kalkış minimum torku (pull-up)3.5 lb-ft
Kilitli rotor torku3.9 lb-ft
Kalkış akımı (A)7.6 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %1739586778828482
Verim %057.770.673.675.174.77474.7
Devir rpm35863553351834813440339533443395
Hat akımı A0.850.951.021.121.331.51.621.5
Güç W1152624256057819681155968
Tork lb-ft00.30.60.91.21.51.81.5

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·578 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 2· bu ürün serisinin ortak belgeleri

Boyut ÇizimiBoyut ÇizimiPDF·94 KB·English
Teknik ÇizimTeknik ÇizimPDF·87 KB·English

CAD Dosyaları 9

Yedek Parçalar 4

Baldor AFM3528 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
34EP3102A02SPFR/PU ENDPLATE, MACH1 adet 112 motor
34CB4501SPTERMINAL BOX LID, STAMPED X (PLATED)1 adet 95 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
