Baldor AFL3522A

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor AFL3522A

Farm Duty - Aeration Fan Motor - 1-1/2 hp, 3600 rpm, 1 ph, 115/230 V, 143TZ Frame, TEAO (Totally Enclosed Air Over) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # AFL3522ASKU # YLSW0NO9670NKSB
Muhafaza tipiTEAO
Gövde (frame)143TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış1.500 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Farm Duty - Aeration Fan Motor - 1-1/2 hp, 3600 rpm, 1 ph, 115/230 V, 143TZ Frame, TEAO (Totally Enclosed Air Over) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty

Baldor AFL3522A

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEAO
Gövde (frame)143TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış1.500 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 115.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim8.600 A @ 208.0 V · 8.300 A @ 230.0 V · 16.600 A @ 115.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)70.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)8.3 a
Ön yüz koduKlemens paneli
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduH
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKlemens paneli veya kablo çıkış deliği
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti4 @ 16 AWG, A&J
Motor tipi3528L
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk12.74 IN
Güç faktörü82
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.00
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü: Standart bağlantı
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Otomatik Termik Aşırı Yük Koruması
Sargı termik koruma 1 konumuSB
Sargı termik koruma 2Yok
UPC781568121313
Motor CategoryAeration Fan Motor
Motor Supply Voltage115/230 V
Base RPM3450 rpm
Harmonization Code8501.40.6040
Weight43 lbs
ApplicationsAeration fans for farm grain storage, exhaust fans, air handling systems, etc.
Additional DetailsLubrication fittings on NEMA T frames for easy on-site maintenance, ball bearings, corrosion protected with epoxy finish. Normally-closed thermostats on three phase motors.
Mounting TypeFoot

Etiket Bilgileri

Katalog noAFL3522A
Spesifikasyon no35T889-0525
Güç (HP)1.5
Gerilim (V)115/230
Akım (A)16.6/8.3
Devir (rpm)3450
Gövde boyutu143TZ
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)H
NEMA tasarım harfiL
Yalıtım sınıfıB
NEMA nominal verim (%)70
Güç faktörü82
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiTEAO
Etiket noNP1280L

Performans

Genel karakteristikler· 230 V, 60 Hz, 1.5 hp

Faz-faz direnci, 25 °C'de (Ω)1.26 Ω / 1.23 Ohms B Ph
Anma yükte sıcaklık artışı (°C)70° C
Yolverme yöntemiDOL
Devrilme torku5.6 lb-ft
Kalkış minimum torku (pull-up)4.2 lb-ft
Kilitli rotor torku5.5 lb-ft
Kalkış akımı (A)42 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %265269788487880
Verim %054.967.771.672.471.268.40
Devir rpm35913568354335183485345234090
Hat akımı A3.84.45.46.68.39.9120
Güç W22753185512041573198024420
Tork lb-ft00.5751.151.7252.32.8753.450

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·45 KB·English
Teknik DatasheetTeknik DatasheetPDF·601 KB·English
Performans EğrisiPerformans EğrisiPDF·59 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

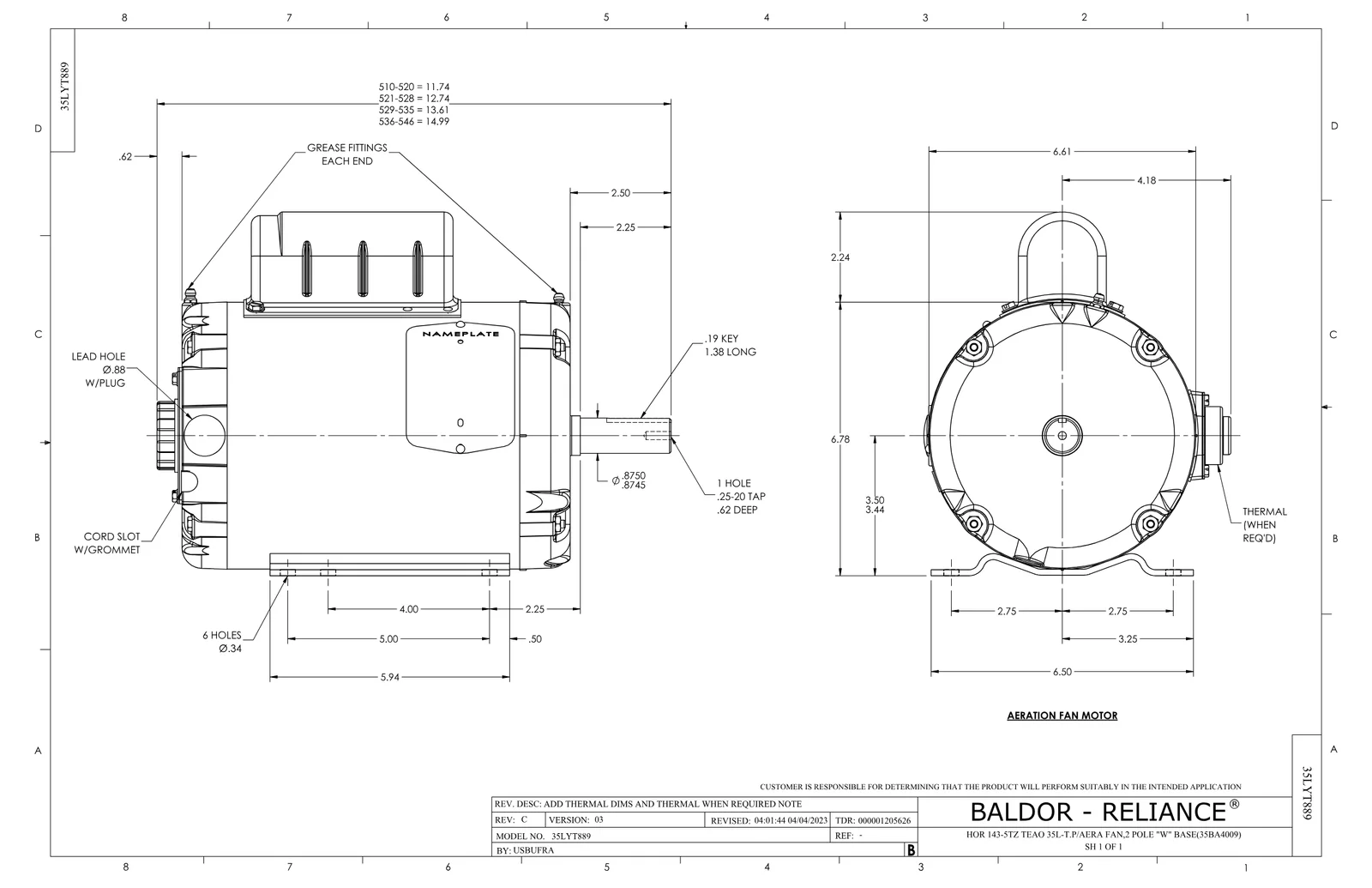

Boyut ÇizimiBoyut ÇizimiPDF·111 KB·English

CAD Dosyaları 8

Yedek Parçalar 3

Baldor AFL3522A motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
EC1645A06SPELEC CAP, 645-774 MFD, 125V, 2.06D X 4.1 adet 56 motor
35CB4802A02SPCAPACITOR COVER, STAMPED X1 adet 103 motor
LB1118LABEL,WARNING (ROLL LABEL)1 adet 223 motor
