Baldor AEM3689-4

Automotive Duty Motor - 2 hp, 1800 rpm, 3 ph, 460 V, 184 Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1760 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # AEM3689-4SKU # YLSCSEC0FBHTSQO

Muhafaza tipiTEFC

Gövde (frame)184

Gövde malzemesiDöküm Demir

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış2.000 HP @ 60 HZ

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Automotive Duty Motor - 2 hp, 1800 rpm, 3 ph, 460 V, 184 Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1760 rpm Base, Foot Mount, Continuous Duty

Baldor AEM3689-4

Orijinal ve sertifikalı Baldor ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC

Gövde (frame)184

Gövde malzemesiDöküm Demir

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış2.000 HP @ 60 HZ

Faz3

Frekansta senkron devir (rpm)1800 RPM @ 60 HZ

Gerilim @ frekans460.0 V @ 60 HZ

Tehlikeli alan sınıfı ve grubuYok

Tehlikeli alan bölümüUygulanamaz

Kurum onaylarıUR · CSA

Ortam sıcaklığı (°C)65 °C

Yardımcı klemens kutusuYARDIMCI KUTU YOK

Yardımcı kutu uç bağlantısıYok

Ayak göstergesiRijit

Rulman gres tipiPolyrex EM (-20F +300F)

Fan (üfleyici)Yok

Akım @ gerilim2.700 A @ 460.0 V

Tasarım koduB

Damlama kapağıDamlama kapağı yok

Çalışma rejimiSÜREKLİ

Verim (%100 yük)88.5 %

Elektriksel yalıtımlı rulmanElektriksel olarak izole değil

Geri besleme cihazıGERİ BESLEME YOK

Yüksek gerilim tam yük akımı (A)2.7 a

Ön yüz koduStandart

Ön mil göstergesiYok

Isıtıcı göstergesiIsıtıcı yok

İzolasyon sınıfıF

İnvertör koduİnverter uyumlu

IP koruma sınıfıYOK

KVA koduK

Kaldırma kulaklarıStandart kaldırma kulakları

Sabit rulman göstergesiKilitli rulman yok

Motor kablo çıkışıKo kutusu

Motor uç bağlantısıSerbest kablo uçları

Motor kablo adedi/kesiti3 @ 16 AWG

Motor tipi0626M

Montaj düzeniF1

Kutup sayısı4

Toplam uzunluk14.74 IN

Güç faktörü77

Ürün ailesiOtomotiv (DC için değil)

Kasnak tarafı rulman tipiBilyalı

Kasnak yüzey koduStandart

Kasnak mili göstergesiStandart

Kemirgen koruma teliYok

RoHS durumuROHS COMPLIANT

Servis faktörü1.00

Mil çapı0.875 IN

Mil çıkıntısı konumuKasnak tarafı

Mil topraklama göstergesiMil topraklama yok

Mil dönüş yönüÇift yönlü

Mil sıçratma halkası göstergesiYağ savurucu yok

Devir (rpm)1760 rpm

Hız koduTek hızlı

Motor standartlarıNEMA

Yol verme yöntemiDirekt yolverme

Termik koruma - rulmanYok

Termal koruma - sargıYok

Titreşim sensörü göstergesiTitreşim sensörü yok

Sargı termik koruma 1Yok

Sargı termik koruma 2Yok

UPC781568116890

Motor CategoryAutomotive Duty Motor

Motor Supply Voltage460 V

Base RPM1760 rpm

Type Of BearingBall

Warranty3 Year Warranty

Harmonization Code8501.52.4000

Weight95 lbs

ApplicationsPumps, compressors, fans, conveyors, machine tools and other applications where automotive approved motors are required.

Additional DetailsHeavy duty cast iron frames, regreasable double shield ball bearings, shaft slinger on both ends of motor, stainless steel nameplate, epoxy paint. Suitable for 65°C ambient 1.00 service factor or 1.15 service factor, 40°C ambient. Class F insulation, 1.00 service factor.

Mounting TypeFoot

Product TypeDefinite Purpose Motors

Etiket Bilgileri

Katalog noAEM3689-4

Spesifikasyon no06F062X252G1

Gerilim (V)460

Akım (A)2.7

Devir (rpm)1760

Güç (HP)2

Gövde boyutu184

Frekans (Hz)60

Faz sayısı3

Servis faktörü1.00

Kod harfi (kilitli rotor kVA)K

NEMA tasarım harfiB

Yalıtım sınıfıF

NEMA nominal verim (%)88.5

Güç faktörü77

Garanti edilen minimum verim (%)84.0

CC no010A

Çalışma sınıfı65C AMB-CONT

YağlamaPOLYREX EM

Rulman (tahrik tarafı)6206

Rulman (karşı taraf)6205

Gövde koruma tipiTEFC

Etiket noNP1404

Performans

Genel karakteristikler· 460 V, 60 Hz, 2 hp

Faz-faz direnci, 25 °C'de (Ω)6.7414 Ω

Anma yükte sıcaklık artışı (°C)24° C

Yolverme yöntemiDOL

Devrilme torku20.3 lb-ft

Kalkış minimum torku (pull-up)10.9 lb-ft

Kilitli rotor torku12.5 lb-ft

Kalkış akımı (A)19.6 A

Yük karakteristikleri

Yük	0%	25%	50%	75%	100%	125%	150%
Güç faktörü %	6	35	55	68	75	80	82
Verim %	0	81.8	88	89.3	89.2	88.5	87.2
Devir rpm	1799	1790.2	1781.4	1771.7	1761.2	1750.2	1737.1
Hat akımı A	1.53	1.67	1.93	2.33	2.8	3.33	3.94
Güç W	76.1	461	853	1256	1679	2113	2574
Tork lb-ft	0	1.48	2.96	4.46	5.99	7.52	9.1

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·38 KB·English

Teknik DatasheetTeknik DatasheetPDF·650 KB·English

Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

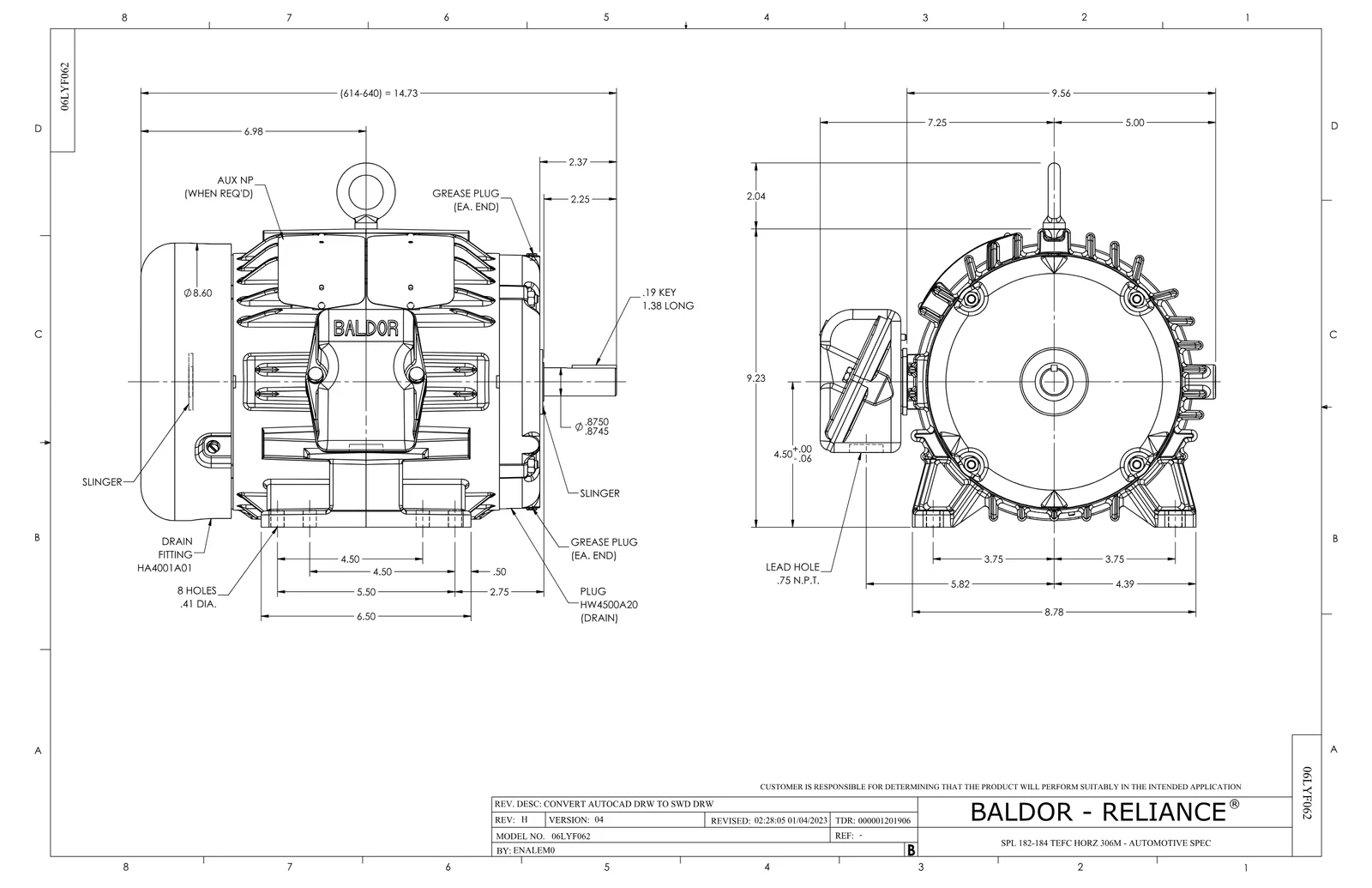

Boyut ÇizimiBoyut ÇizimiPDF·159 KB·English

CAD Dosyaları 9

3D Model

2D Çizim

Yedek Parçalar 5

Baldor AEM3689-4 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça no	Açıklama	Miktar	Kullanıldığı motor
36FN3000C01SP	EXFN, PLASTIC, 5.25 OD, .912 ID	1 adet	334 motor
51XW2520A12	SCREW, HEX SER SLT HD, ZN, 1/4-20 X .75	2 adet	1.543 motor
HA1005A03SP	SLINGER, OD 1.750, ID .938, 205 BRG	1 adet	117 motor
LB1624	COMBINED WARNING LABEL, ISO/ANSI PICTOGR	1 adet	4.237 motor
MN416A01	TAG-INSTAL-MAINT no wire (2500 bx)11/25	1 adet	5.041 motor

Aksesuarlar 1

Baldor AEM3689-4 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça no	Açıklama	Uyumlu motor
36-1037	C FACE KIT	4 motor
