Baldor AEM3683-4
Baldor AEM3683-4; 1 HP, 1755 rpm, 3 faz 460 V 60 Hz, 182 gövde, TENV muhafazalı otomotiv sınıfı AC asenkron elektrik motorudur.
Muhafaza tipiTENV
Gövde (frame)182
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Ürün Hakkında
Baldor AEM3683-4; 1 HP, 1755 rpm, 3 faz 460 V 60 Hz, 182 gövde, TENV muhafazalı otomotiv sınıfı AC asenkron elektrik motorudur.
Baldor AEM3683-4
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTENV
Gövde (frame)182
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıUR · CSA
Ortam sıcaklığı (°C)65 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.600 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)85.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.6 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduN
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti3 @ 16 AWG
Motor tipi0620M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk13.18 IN
Güç faktörü67
Ürün ailesiOtomotiv (DC için değil)
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.00
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1755 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568116852
Etiket Bilgileri
Katalog noAEM3683-4
Spesifikasyon no06H063X713G1
Gerilim (V)460
Akım (A)1.6
Devir (rpm)1755
Güç (HP)1
Gövde boyutu182
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)N
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)85.5
Güç faktörü67
Garanti edilen minimum verim (%)82.5
Çalışma sınıfı65C AMB-CONT
YağlamaPOLYREX EM
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Gövde koruma tipiTENV
Etiket noNP1404
Performans
Genel karakteristikler· 460 V, 60 Hz, 1 hp
Faz-faz direnci, 25 °C'de (Ω)10.3 Ω
Anma yükte sıcaklık artışı (°C)14° C
Yolverme yöntemiDOL
Devrilme torku15.7 lb-ft
Kalkış minimum torku (pull-up)8.83 lb-ft
Kilitli rotor torku9.9 lb-ft
Kalkış akımı (A)14.7 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 8 | 30 | 46 | 58 | 67 | 73 | 77 | 0 |
| Verim % | 0 | 71 | 80.9 | 84.7 | 86.2 | 86.9 | 86.3 | 0 |
| Devir rpm | 1799 | 1792 | 1783 | 1776 | 1767 | 1757 | 1747 | 0 |
| Hat akımı A | 1.12 | 1.18 | 1.3 | 1.45 | 1.64 | 1.87 | 2.14 | 0 |
| Güç W | 71.6 | 278 | 473 | 673 | 874 | 1086 | 1309 | 0 |
| Tork lb-ft | 0 | 0.775 | 1.51 | 2.26 | 3 | 3.78 | 4.55 | 0 |

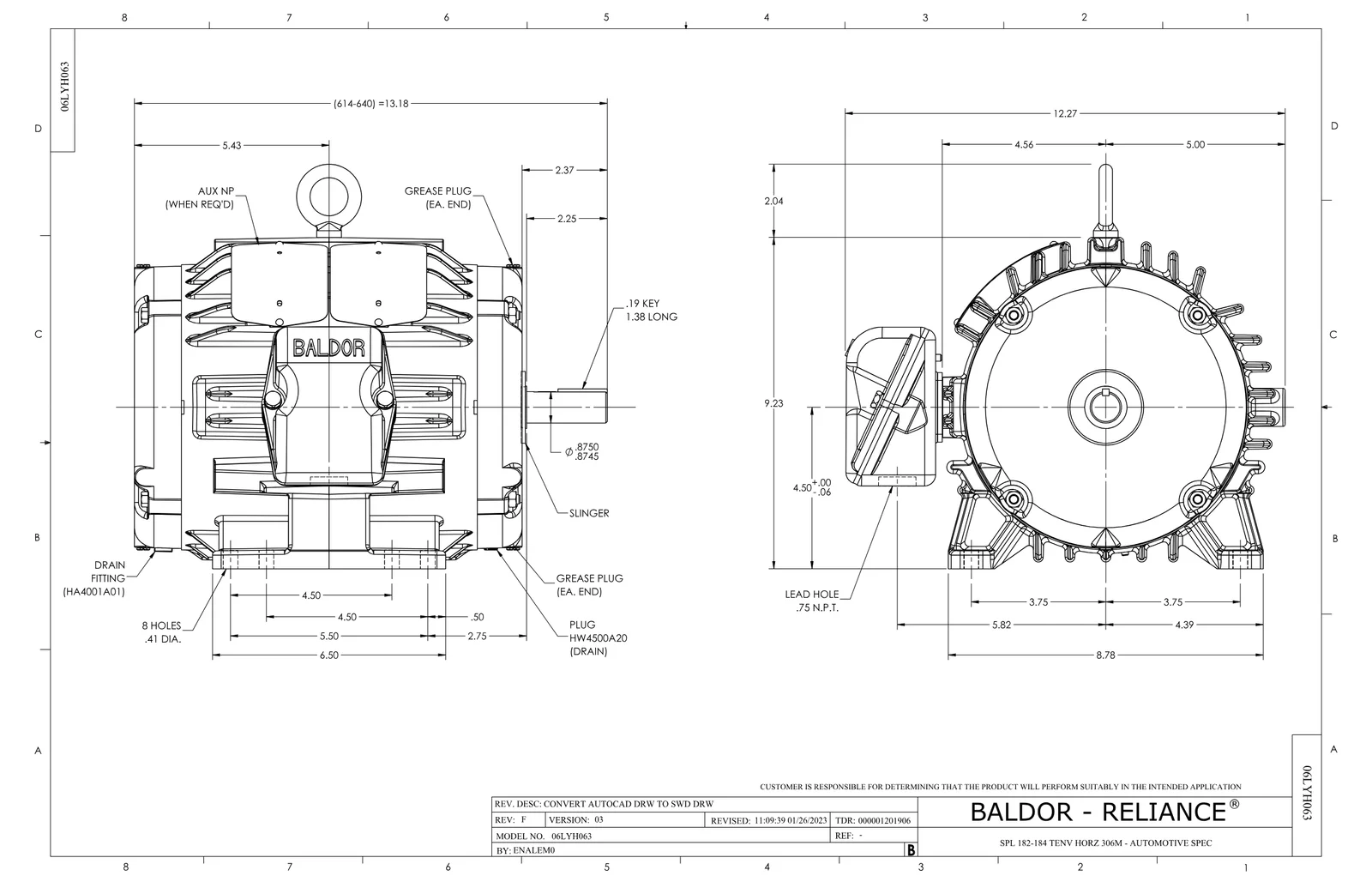

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 3
Baldor AEM3683-4 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 51XW2520A12 | SCREW, HEX SER SLT HD, ZN, 1/4-20 X .75 | 2 adet | 1.543 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
