Baldor 409B
Baldor 409B; 1.5 HP, 1500/1800 rpm, 3 faz 208/230/460 V @ 50/60 Hz, 28M gövde, TENV muhafazalı 4 kutuplu taşlama (grinder) ailesine ait AC motordur.
Muhafaza tipiTENV
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz · 50.00 Hz
Motor harf tipiÜç fazlı
Etiket çıkış gücü1.5
Kutup sayısı4
Ürün Hakkında
Baldor 409B; 1.5 HP, 1500/1800 rpm, 3 faz 208/230/460 V @ 50/60 Hz, 28M gövde, TENV muhafazalı 4 kutuplu taşlama (grinder) ailesine ait AC motordur.
Baldor 409B
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTENV
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz · 50.00 Hz
Motor harf tipiÜç fazlı
Etiket çıkış gücü1.5
Kutup sayısı4
Frekansta çıkış1.500 HP @ 60 HZ · 1.500 HP @ 50 HZ
Faz3
Ürün tipiPARLATICI
Mil çapı0.875 IN
Devir (rpm)1500 rpm · 1800 rpm
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim (V)208 V · 230 V · 460 V
Gerilim @ frekans208.0 V @ 60 HZ · 208.0 V @ 50 HZ · 230.0 V @ 50 HZ · 230.0 V @ 60 HZ · 460.0 V @ 50 HZ · 460.0 V @ 60 HZ
Çark delik çapı0.8750 IN
Çark çapı10.0000 IN
Kurum onaylarıCSA
Ortam sıcaklığı (°C)40 °C
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Akım @ gerilim2.200 A @ 460.0 V · 4.400 A @ 230.0 V · 4.600 A @ 208.0 V
Çalışma rejimiSÜREKLİ
Geri besleme cihazıGERİ BESLEME YOK
İzolasyon sınıfıB
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3528M
Montaj düzeniF1
Toplam uzunluk29.94 IN
Ürün ailesiTaşlama
Servis faktörü1.00
Mil çıkıntısı konumuÇift Mil
Mil dönüş yönüFaz sırası - standart tersi dönüş (CWODE)
Mil sıçratma halkası göstergesiYağ savurucu yok
Hız koduTek hızlı
Motor standartlarıDiğer
Yol verme yöntemiDirekt yolverme
Termal koruma - sargıYok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568127513
Etiket Bilgileri
Katalog no409B
Güç (HP)1.5
Gerilim (V)208-230/460
Faz sayısı3
Akım (A)4.6-4.4/2.2
Frekans (Hz)60//50
Devir (rpm)1800//1500
Spesifikasyon noG10-167G0360
Etiket noNP3411L
Performans
Genel karakteristikler· 460 V, 50 Hz, 1.5 hp
Faz-faz direnci, 25 °C'de (Ω)17.9 Ω
Yolverme yöntemiDOL
Devrilme torku20.26 lb-ft
Kalkış minimum torku (pull-up)13.77 lb-ft
Kilitli rotor torku17.79 lb-ft
Kalkış akımı (A)13.88 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 9 | 35 | 56 | 69 | 77 | 81 | 84 | 0 |
| Verim % | 0 | 77.1 | 82.7 | 83 | 81.1 | 78.6 | 74.9 | 0 |
| Devir rpm | 1498 | 1484 | 1466 | 1447 | 1426 | 1401 | 1370 | 0 |
| Hat akımı A | 1.27 | 1.32 | 1.53 | 1.83 | 2.21 | 2.7 | 3.2 | 0 |
| Güç W | 86.48 | 369 | 682 | 1010 | 1360 | 1737 | 2151 | 0 |
| Tork lb-ft | 0 | 1.35 | 2.71 | 4.08 | 5.45 | 6.86 | 8.28 | 0 |

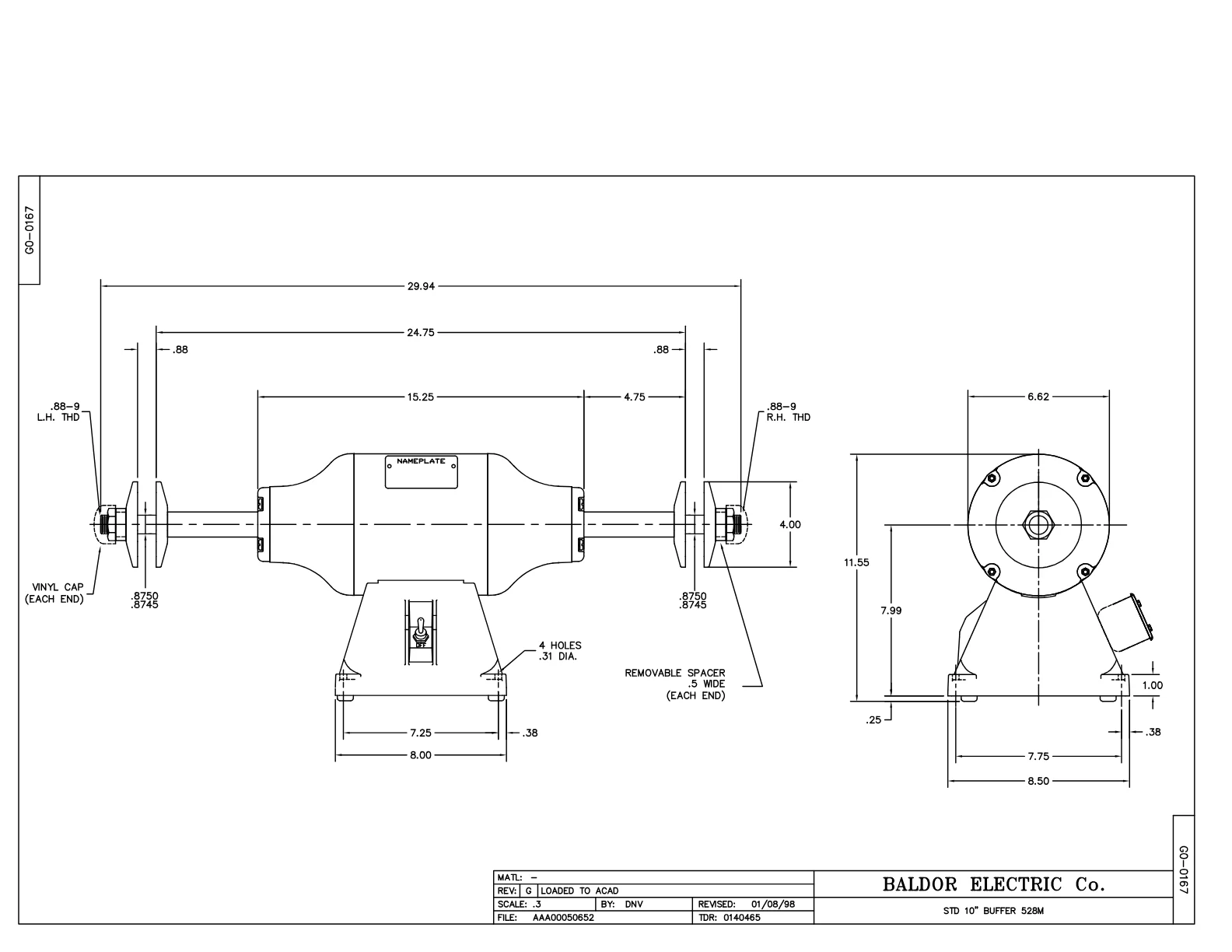

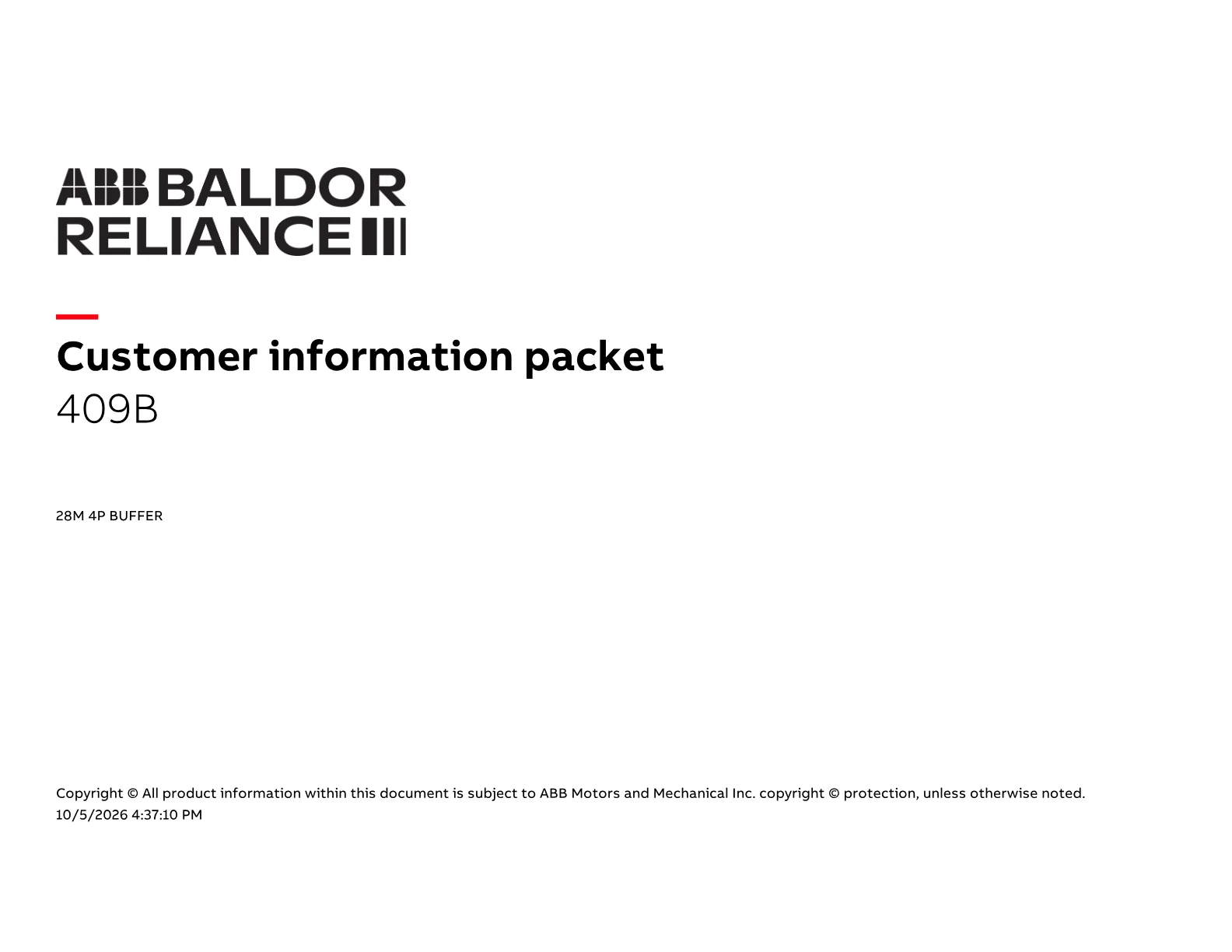

Dokümanlar ve CAD
Bu ürüne ait 4
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 2
Yedek Parçalar 5
Baldor 409B motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| RM1005A01SP | BUMPER- #2089 (R-R CO) | 4 adet | 51 motor |
| G8EP3900A01SP | ENDPLATE, MACH | 2 adet | 28 motor |
| XY8809A62SP | 7/8-9 NUT L.H. HEX (NC) | 1 adet | 9 motor |
| XY8809A12SP | 7/8-9 NUT R.H. HEX (NC) | 1 adet | 9 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
Aksesuarlar 5
Baldor 409B motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
