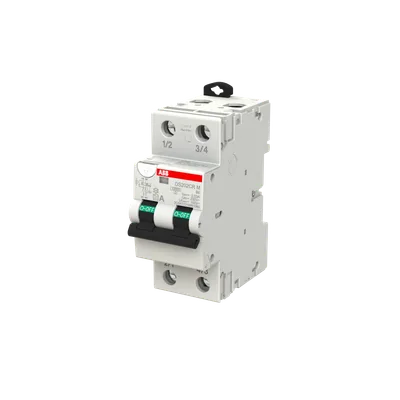

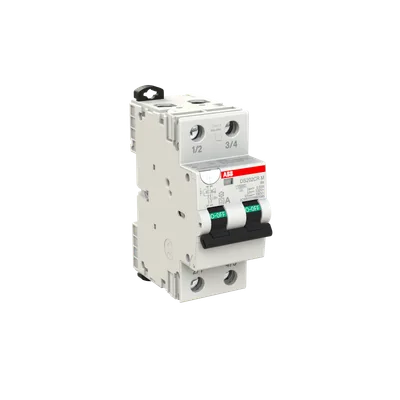

ABB 2CSR772198R1065

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

ABB 2CSR772198R1065

The DS202CR series RCBO is a 2P in two-modules device for the protection of end user single-phase circuits against overload and short-circuit currents. Protection against the effects of sinusoidal alternating and direct pulsating earth fault currents. Protection against indirect contacts and additional protection against direct contacts.

ABBMFR # 2CSR772198R1065SKU # YLSGDI44XJDBY
Genişletilmiş ürün tipiDS202CR M B6 A30 50/60
Type of Residual CurrentType A
Test Voltage (Ut)Minimum 150 V, Maximum 254 V
Maximum Surge Current0,25 kA
Power Supply ConnectionArbitrary
Enerji sınırlama sınıfı3
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

The DS202CR series RCBO is a 2P in two-modules device for the protection of end user single-phase circuits against overload and short-circuit currents. Protection against the effects of sinusoidal alternating and direct pulsating earth fault currents. Protection against indirect contacts and additional protection against direct contacts.

ABB 2CSR772198R1065

  • Orijinal ve sertifikalı ABB ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genişletilmiş ürün tipiDS202CR M B6 A30 50/60
Type of Residual CurrentType A
Test Voltage (Ut)Minimum 150 V, Maximum 254 V
Anma nihai kısa devre kesme kapasitesi (Icu)10 kA
Anma işletme kısa devre kesme kapasitesi (Ics)7,5 kA
Maximum Surge Current0,25 kA
Power Supply ConnectionArbitrary
Enerji sınırlama sınıfı3
Elektriksel ömür10000 operations
Mekanik ömür20000 operations
Korumalı kutup sayısı2
Kutup sayısı2P
Fault IndicationBlue Flag on Window
Position of Neutral TerminalsRight, Left
Sıkma torku4 N·m
Accessory TypeAuxiliary contact, Signal contact / auxiliary contact
Earthing Switch TypeUndelayed
Mevcut aksesuarlarVar
Bağlantı kapasitesiBusbar 10…10 mm², esnek 1...25 mm², sert tek telli 1…35 mm²
Rated Cross-Section1 - tek telli-Core 1 … 35 mm², 4 - Multi-Wired 1 … 25 mm²
Kablo soyma uzunluğu11 mm
Anma çalışma gerilimistandart IEC 60898-1 230 V
Anma yalıtım gerilimi (Ui)standart IEC/EN 60664-1 440 V
Anma darbe dayanım gerilimi (Uimp)4 kV
Giriş gerilimi tipiAC
Anma akımı (In)6 A
Rated Residual Current30 mA
Anma kısa devre kapasitesi10 kA
Anma frekansı (f)50 / 60 Hz
Güç kaybıTotal 3,04 W
Aşırı gerilim kategorisiIII
Ortam hava sıcaklığıÇalışma -25 … 55 °C
Koruma sınıfıIP20
Kirlilik derecesi3
Environmental Conditions28 çevrim, ile 55 °C / 90-96 %, and 25 °C / 95-100 %
Genişlik (modül sayısı)2
Montaj derinliği (t₂)72 mm
Montaj tipiDIN-Rail
Montaj konumuAny
StandartlarIEC/EN 61009-1, IEC/EN 61009-2-1

Dokümanlar ve CAD

Belgeler 13

SertifikaDS202CR M RCBO 2P - RINA IT Marine SertifikasıPDF·585 KB·English
Kullanım KılavuzuDS202CR / DSH202CR RCBO 2P - EoL Ömür sonu talimatıPDF·1,0 MB·English
SertifikaDS202CR / DS202CR M / DS202CR M 50/60Hz RCBO 2P - CCC SertifikasıPDF·3,2 MB·English
SertifikaDS202CR M curve B, C current 6-16A A30 50-60 RCBO 2P - KC safety Sertifikası (Korea)PDF·567 KB·English
SertifikaDS202CR M curve B, C current 20-32A A30 50-60 RCBO 2P - KC safety Sertifikası (Korea)PDF·561 KB·English
SertifikaDS202CR M curve B, C 40 A30 50-60 RCBO 2P - KC safety Sertifikası (Korea)PDF·514 KB·English
Kullanım KılavuzuDS202CR / DSH202CR, AEG DPC60 / DPC100 RCBO 2P - Montaj ve kullanım talimatlarıPDF·5,3 MB·English
SertifikaDS202CR L / DS202CR / DS202CR M RCBO 2P - Lloyd's Register ApprovalPDF·837 KB·English
SertifikaDS202CR, DNV ApprovalPDF·473 KB·English
SertifikaDS202CR / DS202CR L / DS202CR M RCBO 2P - VDE approval sertifikasıPDF·480 KB·English
SertifikaDS202CR M 110V RCO 2P - NF approvalPDF·622 KB·English
SertifikaDS202CR M, NF approvalPDF·763 KB·English
SertifikaDS202CR M, IMQ approval sertifikasıPDF·574 KB·English

CAD Dosyaları 1
