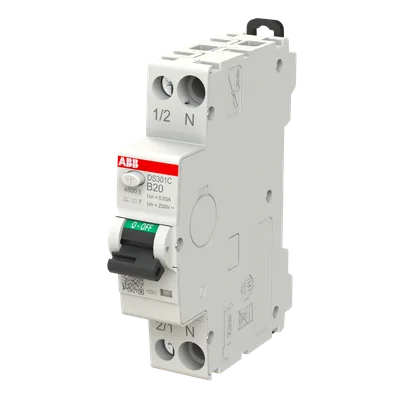

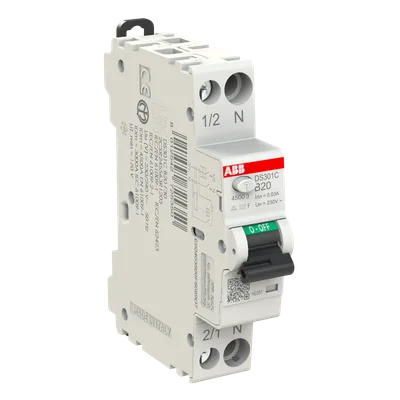

ABB 2CSR245563R1205
The DS301C L series is a 1P+N RCBO in one module width for the protection of end user single-phase circuits against overload and short-circuit currents; protection against the effects of sinusoidal alternating and direct pulsating earth fault currents; protection against indirect contacts and additional protection against direct contacts (with sensitivity = 30 mA)
Genişletilmiş ürün tipiDS301C L B20 F30
Type of Residual CurrentType F
Test Voltage (Ut)170 … 264 V
Dielectric Test Voltage2,5 kV
Primary Rated Impulse Withstand Voltage4 kV
Rated Current Sensitivity0,03 A
Ürün Hakkında
The DS301C L series is a 1P+N RCBO in one module width for the protection of end user single-phase circuits against overload and short-circuit currents; protection against the effects of sinusoidal alternating and direct pulsating earth fault currents; protection against indirect contacts and additional protection against direct contacts (with sensitivity = 30 mA)
ABB 2CSR245563R1205
- Orijinal ve sertifikalı ABB ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genişletilmiş ürün tipiDS301C L B20 F30
Material Resource Reduction (wt. %)Design for Reduced Resource Consumption - 45 %
Sustainable Material Content in Packaging (wt. %)Recycled Cardboard - 71,18 %, Recycled Paper - 0 %
Improved Energy Efficiency for CustomersProduct Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line
Type of Residual CurrentType F
Test Voltage (Ut)170 … 264 V
Dielectric Test Voltage2,5 kV
Primary Rated Impulse Withstand Voltage4 kV
Rated Current Sensitivity0,03 A
Anma nihai kısa devre kesme kapasitesi (Icu)6 kA
Anma işletme kısa devre kesme kapasitesi (Ics)4,5 kA
Leakage Current TypeF
Power Supply ConnectionArbitrary
Kontak konum göstergesiRed ON / Green OFF
Enerji sınırlama sınıfı3
Elektriksel ömür7000 çevrim
Mekanik ömür7000 çevrim
Korumalı kutup sayısı1
Kutup sayısı1P+N
Number of Modular Spacings per DIN Rail1
Fault IndicationBlue Flag Below Toggle
Position of Neutral TerminalsRight
Sıkma torku1,2 N·m
Aktüatör tipiToggle - Insulation group II, Black RAL 9005, sealable in ON-OFF positions
Gövde tipiInsulation group I - II, RAL 7035
Açtırma tipiB
Screw Terminal TypeFailsafe Bi-directional Cylinder-lift klemens
Mevcut aksesuarlarYok
Cable Size16 mm²
Bağlantı kapasitesiBusbar 10/10 mm², sert 1,5 … 16 mm², esnek 1,5 … 16 mm²
Kablo soyma uzunluğu10 mm
Klemens tipiVidalı klemens
Frequency Range (frange)Residual Current 1 ... 1000 Hz
Anma gerilimi (Ur)230 V
Anma çalışma gerilimi230 / 240 V AC
Anma yalıtım gerilimi (Ui)500 V
Anma akımı (In)20 A
Rated Residual Current30 mA
Anma kısa devre kapasitesi6 kA
Anma frekansı (f)50 Hz
Güç kaybıAverage per kutup 1,83 W, Phase kutup 2,88 W, Neutral kutup 0,78 W, Total 3,66 W
Aşırı gerilim kategorisiIII
Ortam sıcaklığı-25 ... 55 °C
Reference Ambient Air Temperature30 °C
Koruma sınıfıklemensler IP20, Gövde IP40
Kirlilik derecesi2
Environmental Conditions28 çevrim, ile 55 °C / 90-96 %, and 25 °C / 95-100 %
Titreşim dayanımı20 çevrim ile Load 0,8 In: 1g or 1mm 5 … 150 … 5 Hz
IEC 60068-2-27’ye göre şok dayanımı25g / 2 shocks / 13 ms
Genişlik (modül sayısı)1
Montaj tipiDIN-Rail
Montaj konumuAny
StandartlarIEC 61009-1, IEC 61009-2-1, DIN EN 62423
Dokümanlar ve CAD
Belgeler 4
SertifikaCCC Sertifikası,Residual Current Operated Circuit-breakers With Integral Overcurrent Koruma,DS301C,DS301CL,DS301CT,Üretim yeri Italy
CAD Dosyaları 1
3D Model
