ABB 2CPX010369R9999

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

ABB 2CPX010369R9999

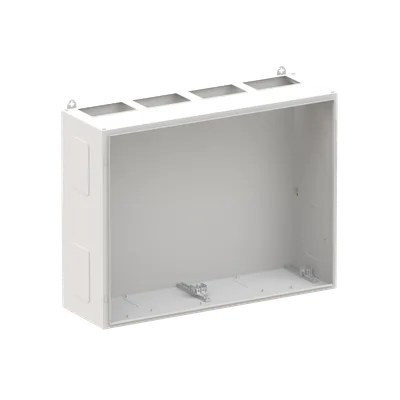

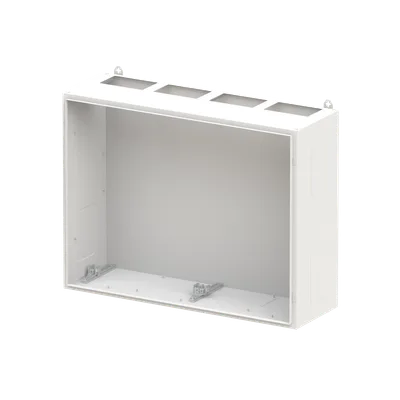

Wall-mounting cabinet, series TwinLine, empty cabinet, Expansion option: Lateral and bottom, for the internal use, without door, class of protection I (earthed), degree of protection IP30, applicable standards: EN 61439-1, EN 61439-2, EN 61439-3, Impact strength IK08, Powder-coated, in RAL 7035, enclosure out of sheet steel, without door, rear wall out of sheet steel, cable entry on top via flange opening pre-cut, on bottom via flange opening pre-punched, on side via flange opening pre-punched, dimensions in mm (H x W x D): 800 x 1050 x 350, Grid unit 5 GU, Overall height 1, panel width 4, Space units 240, pre-assembled for installation of metering-, modules, Combi-Sets, CombiLine-Module, mounting plates on EDF-/WR-mounting frame

ABBMFR # 2CPX010369R9999SKU # YLSULD0KNKKTAD
Genişletilmiş ürün tipiTW405GB
Number of Flange Openings4
Number of Conduit Inlets208
Number of Rows5
Muhafaza tipiWall-mounting cabinet
Enclosure Type of Height1
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Wall-mounting cabinet, series TwinLine, empty cabinet, Expansion option: Lateral and bottom, for the internal use, without door, class of protection I (earthed), degree of protection IP30, applicable standards: EN 61439-1, EN 61439-2, EN 61439-3, Impact strength IK08, Powder-coated, in RAL 7035, enclosure out of sheet steel, without door, rear wall out of sheet steel, cable entry on top via flange opening pre-cut, on bottom via flange opening pre-punched, on side via flange opening pre-punched, dimensions in mm (H x W x D): 800 x 1050 x 350, Grid unit 5 GU, Overall height 1, panel width 4, Space units 240, pre-assembled for installation of metering-, modules, Combi-Sets, CombiLine-Module, mounting plates on EDF-/WR-mounting frame

ABB 2CPX010369R9999

  • Orijinal ve sertifikalı ABB ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genişletilmiş ürün tipiTW405GB
Number of Flange Openings4
Number of Conduit Inlets208
Number of Rows5
Yapılandırma tipipre-assembled for installation of metering-, modules, Combi-Sets, CombiLine-Module, mounting plates on EDF-/WR-mounting frame
Muhafaza tipiWall-mounting cabinet
Enclosure Type of Height1
Door TypeWithout Door
Mevcut aksesuarlarVar
DIN Place Units240
Impact Resistance RatingIK08
Güç kaybıΔt = 20K 121,3 W, Δt = 25K 160,1 W, Δt = 30K 200,9 W
Yüzey işlemiPowder-coated
Gövde malzemesiSteel plate/plastic
Cover Styleile Notch
RAL numarasıRAL 7035 - Light Grey
RenkLight grey
Modül sayısı240
Koruma sınıfıIP30
Protection ClassGrounded (Class I)
Genişlik (modül sayısı)48
Section Width4
Montaj derinliği (t₂)299 mm
ThicknessCabinet Plate 1 mm, Door Plate 1,5 mm
Montaj tipiSurface mounting
StandartlarDIN EN 61439-3, DIN EN 61439-2

Dokümanlar ve CAD

Belgeler 8

Kullanım KılavuzuMontaj talimatı TZ503-506/508/510PDF·3,3 MB·English
Kullanım KılavuzuMontaj talimatı TX...G/GB TX...S/SBPDF·11,7 MB·English
Kullanım KılavuzuMontaj talimatı ZK...B ZK...GPDF·1,1 MB·English
Kullanım KılavuzuMontaj talimatı TG/TL/TWPDF·9,3 MB·English
Kullanım KılavuzuMontaj talimatı TZ101-105_107_110-112PDF·3,7 MB·English
Kullanım KılavuzuMontaj talimatı TZG/TZL/TZWPDF·4,7 MB·English
Kullanım KılavuzuMontaj talimatı ZH221,ZH222,ZH223PDF·338 KB·English
Kullanım KılavuzuMontaj talimatı wall fixingPDF·1,3 MB·English
