How can I get a price quote for Siemens 3NH8230?

You can request a fast quote for Siemens 3NH8230 from Yılsa Engineering. Reference part number YLSBRH0IH9TTTP. Submit a request via the contact or quote form and our team replies shortly with price and lead time.

Is Siemens 3NH8230 in stock and what is the delivery time?

Yılsa Engineering sources products as genuine items through a wide supplier network. Typical lead time is 7-21 days, with 1-3 business days domestic transit in Türkiye. Current status is confirmed in the quote.

Is Siemens 3NH8230 genuine and new?

Yes. This Siemens product is supplied genuine and brand-new, sold with invoice under Yılsa Engineering assurance.

How do I get the datasheet and technical specs for Siemens 3NH8230?

Key technical specifications are listed on the product page. For the full datasheet, dimensions and compatibility, simply contact Yılsa Engineering.

Click to zoom

Photo may not represent actual item. Refer to name and product specs for all details.

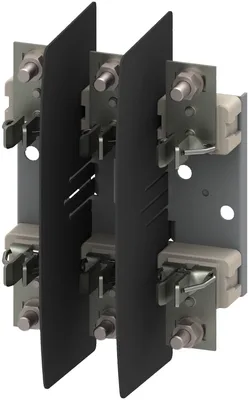

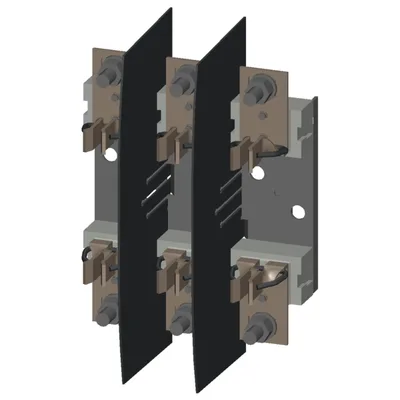

Siemens 3NH8230

HRC fuse base ceramic Sz. 1 3-pole 250A 690V (1000V) flat terminal

SiemensMFR # 3NH8230SKU # YLSBRH0IH9TTTP

product brand nameSENTRON

product designationLV HRC fuse base

design of the thread of the nutM10

number of poles3

utilization categoryWithout

at AC690 V

Have questions?Chat on WhatsApp

About This Product

HRC fuse base ceramic Sz. 1 3-pole 250A 690V (1000V) flat terminal

Siemens 3NH8230

Genuine, certified Siemens product
Fast sourcing through a worldwide supply network
Product selection and compatibility support from our technical team
Equivalent and alternative product suggestions
Quotation and lead time tailored to your request

Specifications

Model

product brand nameSENTRON

product designationLV HRC fuse base

design of the thread of the nutM10

design of the thread of the connection screwM10

General technical data

number of poles3

size of fuse system according to EN 60269-1NH1

utilization categoryWithout

Supply voltage

at AC690 V

at DC690 V

Product details

product component swivel-in mechanismNo

at AC rated value120 kA

at DC rated value120 kA

Connections

minimum25 mm²

maximum150 mm²

tightening torque of the screw for securing the equipment maximum6 N·m

tightening torque with screw-type terminals maximum32 N·m

type of electrical connectionWith flat-type terminal

for main current circuitwith flat-type terminal

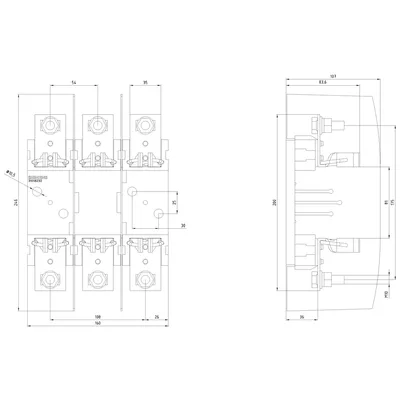

Mechanical Design

height246 mm

width160 mm

depth107 mm

fastening methodfixed mounting

fastening method bus-mountingNo

Net Weight2.016 kg

Accessories 75

Genuine accessories that can be used with the Siemens 3NH8230 motor and are supplied separately are listed below. Click a code to open the accessory page and see the other compatible motors.

Part no	Description	Compatible motors
3NX1013	Aksesuar · NH fuse system
3NX1014	Aksesuar · NH fuse system
3NP1944-1MA20	Aksesuar
3NG1202	Aksesuar · NH fuse system
3NX3141	Aksesuar · NH fuse system
3NA7140	Seçmeli zorunlu ürün
3NA7140-6	Seçmeli zorunlu ürün
3NA7142	Seçmeli zorunlu ürün
3NA7144	Seçmeli zorunlu ürün
3ND2122	Seçmeli zorunlu ürün
3ND2124	Seçmeli zorunlu ürün
3ND2130	Seçmeli zorunlu ürün
3ND2132	Seçmeli zorunlu ürün
3ND2136	Seçmeli zorunlu ürün
3ND2140	Seçmeli zorunlu ürün
3ND2144	Seçmeli zorunlu ürün
3NE1224-2	Seçmeli zorunlu ürün
3NE1224-3	Seçmeli zorunlu ürün
3NA7136-6	Seçmeli zorunlu ürün
3NA7136	Seçmeli zorunlu ürün
3NA7114	Seçmeli zorunlu ürün
3NA7117	Seçmeli zorunlu ürün
3NA7120	Seçmeli zorunlu ürün
3NA7120-6	Seçmeli zorunlu ürün
3NA7122	Seçmeli zorunlu ürün
3NA7122-6	Seçmeli zorunlu ürün
3NA3144-6	Seçmeli zorunlu ürün
3NA7124	Seçmeli zorunlu ürün
3NA7124-6	Seçmeli zorunlu ürün
3NA7130	Seçmeli zorunlu ürün
3NA7130-6	Seçmeli zorunlu ürün
3NA7132	Seçmeli zorunlu ürün
3NA7132-6	Seçmeli zorunlu ürün
3NB1123-0KK10	Seçmeli zorunlu ürün
3NB1123-1KK15	Seçmeli zorunlu ürün
3NB1124-0KK10	Seçmeli zorunlu ürün
3NA7110	Seçmeli zorunlu ürün
3NB1124-1KK15	Seçmeli zorunlu ürün
3NB1125-0KK10	Seçmeli zorunlu ürün
3NB1125-1KK15	Seçmeli zorunlu ürün
3NB1126-0KK10	Seçmeli zorunlu ürün
3NB1126-1KK15	Seçmeli zorunlu ürün
3NB1128-0KK10	Seçmeli zorunlu ürün
3NB1128-1KK15	Seçmeli zorunlu ürün
3NA7107	Seçmeli zorunlu ürün
3NA7105	Seçmeli zorunlu ürün
3NA6144-4	Seçmeli zorunlu ürün
3NE8222-3MK	Seçmeli zorunlu ürün
3NE8224-0MK	Seçmeli zorunlu ürün
3NE8224-3MK	Seçmeli zorunlu ürün
3NE8225-0MK	Seçmeli zorunlu ürün
3NE8225-3MK	Seçmeli zorunlu ürün
3NE8227-0MK	Seçmeli zorunlu ürün
3NE8227-3MK	Seçmeli zorunlu ürün
3NE3218	Seçmeli zorunlu ürün
3NE8222-0MK	Seçmeli zorunlu ürün
3NE3220	Seçmeli zorunlu ürün
3NA3142	Seçmeli zorunlu ürün
3NE1224-0	Seçmeli zorunlu ürün
3NA3132-6	Seçmeli zorunlu ürün
3NA3136-6	Seçmeli zorunlu ürün
3NA3140-6	Seçmeli zorunlu ürün
3NA3120-6	Seçmeli zorunlu ürün
3NA3122-6	Seçmeli zorunlu ürün
3NA3124-6	Seçmeli zorunlu ürün
3NA3140	Seçmeli zorunlu ürün
3NA3130-6	Seçmeli zorunlu ürün
3NE8221-3MK	Seçmeli zorunlu ürün
3NE3227	Seçmeli zorunlu ürün
3NE1225-0	Seçmeli zorunlu ürün
3NE1227-0	Seçmeli zorunlu ürün
3NE1225-2	Seçmeli zorunlu ürün
3NE1225-3	Seçmeli zorunlu ürün
3NE8221-0MK	Seçmeli zorunlu ürün
3NE1227-2	Seçmeli zorunlu ürün
